Вибростенд IEC62133 с силой синусоидального воздействия 5000 кг для испытаний аккумуляторов

Вибростенд IEC62133 с силой синусоидального воздействия 5000 кг для испытаний аккумуляторов

Наименование марки:	Sinuo
Номер модели:	SN553-EV250H80VT80VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Номинальная синусоидальная сила:

49KN

Случайная сила:

49KN

Максимальная выходя сила:

5000 кг.ф.

Максимум Ускорение:

100G ((980 м/с2)

Максимум Скорость:

2,0 м/с

Максимум Смещение:

51 мм п-п

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Оборудование для испытаний безопасности выравнивания электрическое

Оборудование для испытаний безопасности IEC 61851 электрическое

Анализатор безопасности LCD электрический

Описание продукта

IEC62133 Вибрационная испытательная машина с силой синуса 5000 кг для испытаний батарей

Эта профессиональная система испытаний вибрации специально разработана для испытаний батарей в соответствии со стандартами IEC62133.с мощной силой синуса 5000 кг для всесторонней проверки качества продукции.

Применение продукции

Вибрационные испытания имитируют реальные условия окружающей среды путем возбуждения компонентов и устройств для оценки их производительности и долговечности.Эта система широко применяется в промышленных отраслях, включая платы., самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Sinuo предоставляет полные решения для возбуждения и тестирования, которые подтверждают качество продукции в соответствии с международными стандартами, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Данная система вибрации отвечает требованиям испытания T пункта 4.3 пункта 38.3 ООН.3, IEC 62133-1:2017 пункт 7.2.2, и IEC 62133-2:2017 пункт 7.3.8.1.

Выбор и спецификации вибрационной машины

Условия испытаний, адаптированные к требованиям клиента
Типы испытаний: синусный сверток, случайный, классический шок
Диапазон частотной реакции: 1-2700 Гц
Формула отбора: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2, D = A/0,002F2, F = M ((kg) × A ((g)

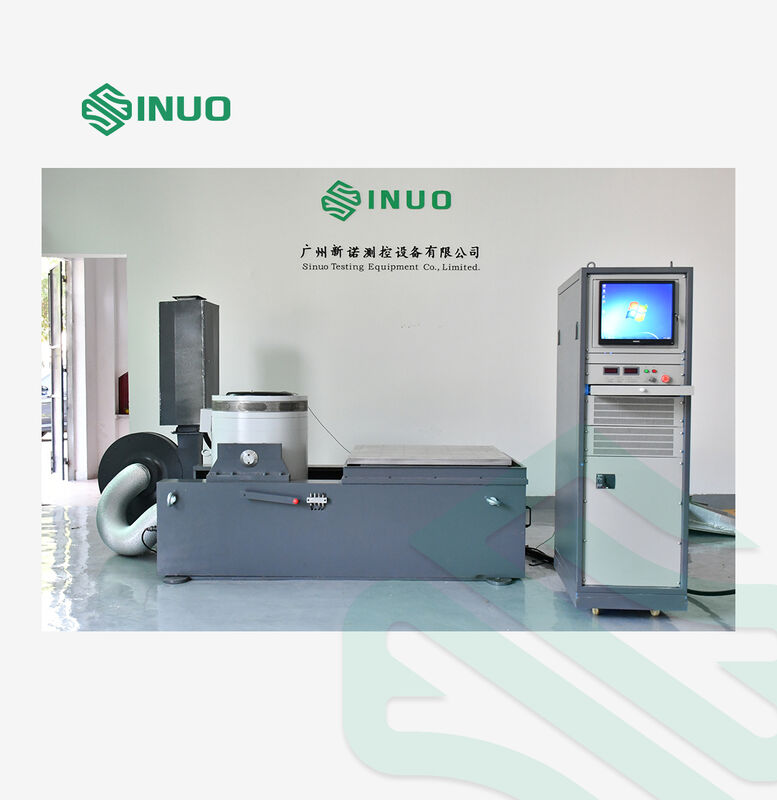

Диаграмма основного оборудования

Диаграмма установки

Конфигурация оборудования

Компонент	Конфигурация	Количество
Корпус вибрационного стола	A60S44 генератор электромагнитного возбуждения	1 SET
Автоматическое устройство управления центрированием	Система централизации движущейся катушки	1 SET

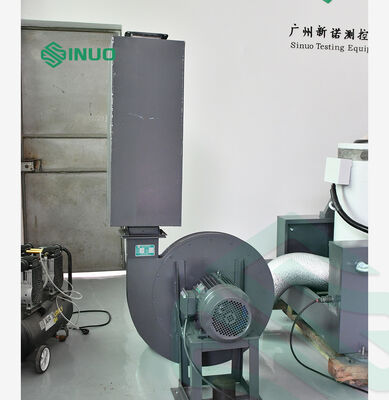

Система охлаждения	B152S Охлаждающий вентилятор (включая глушитель)	1 SET
Вертикальная таблица расширения	VT80 Вертикальная таблица расширения 800×800 мм	1 SET
Горизонтальное скольжение	HG80 горизонтальная пленка для смазки масла 800×800 мм	1 SET

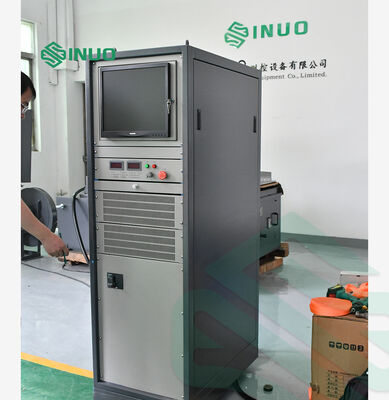

Усилители мощности	цифровой усилитель коммутационной мощности LA50K	1 SET
Система защиты	Система сервозащиты	1 SET
Электрическое питание	Электрическое питание для возбуждения	1 SET
Контроллер вибрации	Цифровой вибрационный контроллер VCS-2 (2-канальный)	1 SET
Датчики	Датчик ускорения системы	2 ПК
Компьютерная система	Компьютер управления с ЖК-монитором	1 SET
Аксессуары	Соединительные кабели, воздуховоды, инструкции по эксплуатации, инструменты, программное обеспечение CD	1 SET

Технические параметры

A60S44 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения	Пик 5000 кг.ф (49 КН)
Максимальная случайная возбуждающая сила	5000 кг.ф. р.м. (49 КН)
Максимальная сила возбуждения при ударе	10000Kg.f пик (98KN)
Диапазон частот	1-2700 Гц
Максимальное смещение	51 мм п-п
Максимальная скорость	2.0 м/с
Максимальное ускорение	100G (980 м/с2)
Частота резонанса первого порядка	2500 Гц±5%
Полезная нагрузка	1000 кг
Диаметр движущейся катушки	Φ440 мм
Масса оборудования	4800 кг

Усилитель цифровой коммутационной мощности LA50K

Выходная мощность	50 кВА
Выходное напряжение	110Vrms
Выходной ток	550 рублей
Эффективность преобразования	> 90%

Цифровой вибрационный контроллер VCS-2

Входные каналы	2 канала одновременного ввода
Функции управления	Синус, случайный, классический шок
Разрешение ADC	24-битный
Выходные каналы	1 выходный канал

Электрические требования

Электрическое питание	Фаза AC3 380V/50Hz, 95KVA
Сжатый воздух	00,6 МПа
Сопротивление земли	≤4Ω

Ключевые компоненты системы

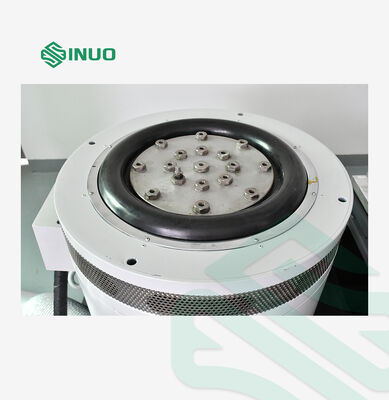

Корпус вибрационного стола

Отливные и ручнообработанные движущиеся катушки с двумя подшипниками, ориентированными по оси
Структура двойной магнитной цепи с низкой утечкой потока и равномерным магнитным полем
Усовершенствованная обработка фосфатом и автомобильная краска для долговечности
Улучшенная система охлаждения с конструкцией воздушного канала для пчелиного рога

Усилитель цифровой коммутационной мощности LA

Надежная технология IGBT с высокой стабильностью
Соответствует стандартам ЕС "CE"
Высокое соотношение сигнала к шуму с синусоидным умножением частоты PWM
Технология электронного автоматического совместного использования тока

Система сервозащиты

Всеобъемлющая защита, включая перенапряжение электрической сети, перенапряжение, фазовые потери, логические сбои, перенапряжение температуры, перенапряжение выхода и перенапряжение платформы.

Вертикальная платформа расширения

Конструкция из магниевого сплава с модульным частотным анализом, доступная в квадратных, круглых или индивидуальных конфигурациях.

Фотоэлектрическая автоматическая система централизации

Поддерживает баланс движущейся катушки во время погрузки и разгрузки.

Горизонтальный слайд

Высокое ограничение момента опрокидывания с характеристиками амортизации масляной пленки для стабильной работы.

Особенности цифрового вибрационного контроллера

Высокая производительность и надежность с 32-битным процессором DSP с плавающей запятой
Удобное программное обеспечение на базе Windows с функциями автоматического мастера
Модульная конструкция для гибкой конфигурации
Всеобъемлющие элементы безопасности и варианты завершения испытаний
Автоматическое создание отчетов о тестах в формате Word или PDF

Технические параметры контроллера

Параметр	Спецификация
Входные каналы	2 канала одновременного ввода
Разрешение ADC	24-битный
Динамический диапазон	> 100 дБ
Выходные каналы	1 выходный канал
Диапазон выхода	± 10 В

Функции управления

Случайный контроль:Гауссианские случайные сигналы с уравнением функции передачи, диапазон частот 0-4800 Гц (расширяемый до 18750 Гц)

Контроль синуса:Высококачественные синусовые и синусовые сигналы с гармоническим искажением < 100 дБ, диапазон частот 1-5000 Гц

Классический шок:Поддерживает полусинусовую волну, колокольную волну, прямоугольную волну, трапециозную волну и волновые формы пилозубов, соответствующие стандартам MIL-STD-810 и ISO
