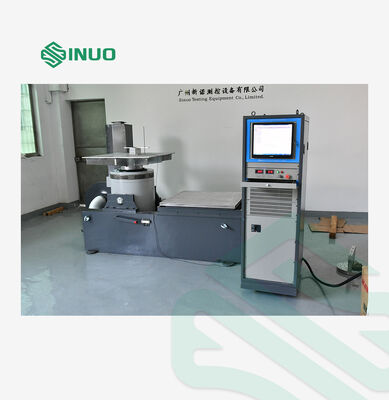

Система вибрационных испытаний ASTM D4728 для оценки прочности транспортной тары

Система вибрационных испытаний ASTM D4728 для оценки прочности транспортной тары

Наименование марки:	Sinuo
Номер модели:	SN553-EV211HG80VT80VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Программное обеспечение:

синус, случайный, шок

Таблица выскальзывания:

Алюминиевый сплав

Максимум Смещение:

51 мм п-п

Максимум Сила:

1100 кг

Максимум Ускорение:

100г

Макс. Нагрузка:

300 кг

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

электрическое оборудование для испытаний безопасности 110W

Оборудование для испытаний безопасности разрядки OBC электрическое

Анализатор безопасности разрядки OBC электрический

Описание продукта

ASTM D4728 Система испытаний вибрации для прочности контейнеров

Обзор продукции

Система испытаний вибрации ASTM D4728 предназначена для комплексного испытания долговечности судоходных контейнеров, имитируя реальные условия окружающей среды для проверки качества и производительности продукции.

Заявления

Вибрационные испытания оценивают реакцию компонентов и устройств при реальных условиях окружающей среды путем применения контролируемого возбуждения или удара.Применения охватывают различные отрасли промышленности, включая::

Планшеты и электронные компоненты
Самолеты, корабли и аэрокосмические системы
Автомобильные компоненты и транспортные средства
Бытовая техника и потребительские товары
Ракеты, ракеты и оборонное оборудование

Sinuo предоставляет полные решения для возбуждения и тестирования, соответствующие национальным и международным стандартам, включая UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Технические спецификации

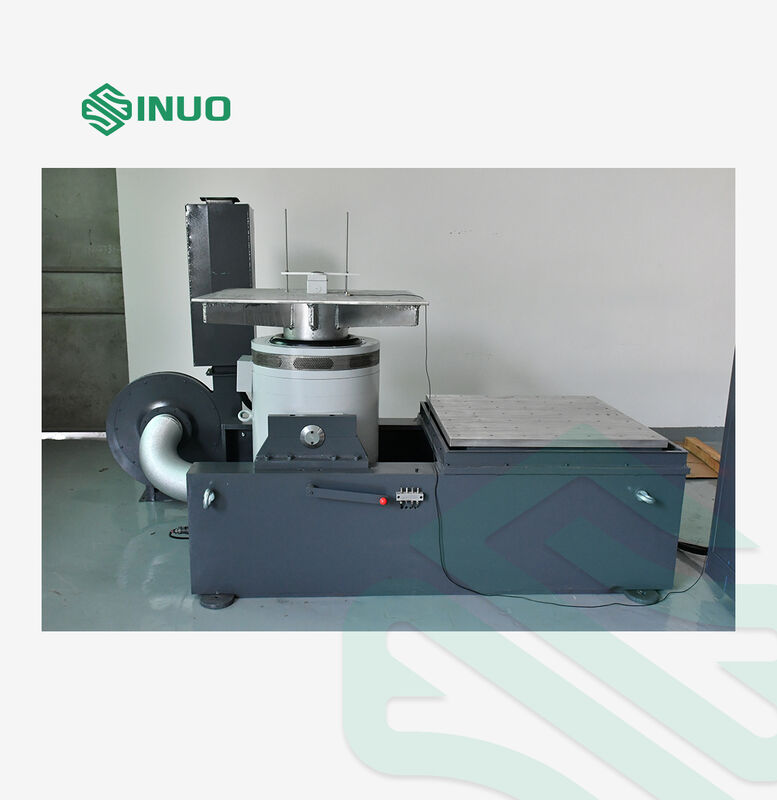

A11S24 Электромагнитный генератор возбуждения

Параметр	Спецификация
Максимальная синусоидальная сила возбуждения	Пик 1100 кг.ф
Максимальная случайная возбуждающая сила	1100 кг.ф. р.м.
Максимальная сила возбуждения при ударе	Пик 2200Kg.f
Диапазон частот	1-2800 Гц
Максимальное смещение	51 мм п-п
Максимальная скорость	2 м/с
Максимальное ускорение	100 г
Частота резонанса первого порядка	2500 Гц±5%
Максимальная нагрузка	300 кг
Частота вибрационной изоляции	20,5 Гц
Диаметр движущейся катушки	Ф240 мм
Масса движущейся катушки	11 кг
Винт на столе	17×M10
Утечка потока	< 1 мТ (10 гаусс)
Допустимый эксцентрический момент	500 Н.м.
Размер оборудования	L1300mm×D940mm×H800mm (за исключением вертикального расширительного стола)
Масса оборудования	880 кг (без горизонтального слайд-таблицы)

Усилитель цифровой коммутационной мощности SA-6K

Параметр	Спецификация
Выходная мощность	12 кВА
Выходное напряжение	120 В
Выходной ток	100А
SNR	> 65 дБ
Размер усилителя	D900mm × L600mm × H1130mm

Система сервозащиты

Всеобъемлющие защитные элементы, включая: температуру, давление ветра, перемещение, перенапряжение, перенапряжение, входное низкое напряжение, внешний сбой, питание управления, логический сбой,и потеря фазы ввода.

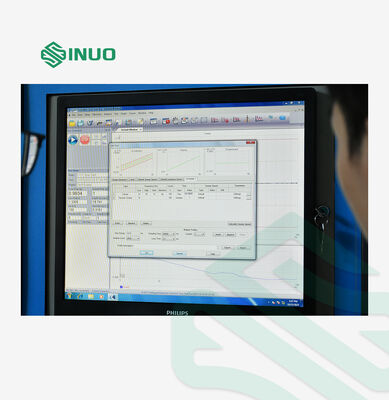

Цифровой вибрационный контроллер VCS-2

Компонент	Спецификация
Конфигурация оборудования	2 одновременных входных канала, 1 выходный канал
Модуль функции управления	Синус, случайный, классический шок
Управляющий компьютер	17 дюймовый оригинальный компьютер с ЖК-монитором, Windows 10
Программа	Операция на китайском и английском языках, анализ временного и частотного доменов, источник сигнала, анализ синусовой частоты, автоматическое создание отчетов об испытаниях WORD, отображение и хранение данных,Установка параметров испытания и функции анализа

Ускоритель системы

Параметр	Спецификация
Диапазон частот	1-7000 Гц
Чувствительность	30 шт/г
Температурный диапазон	-40 до 180°C

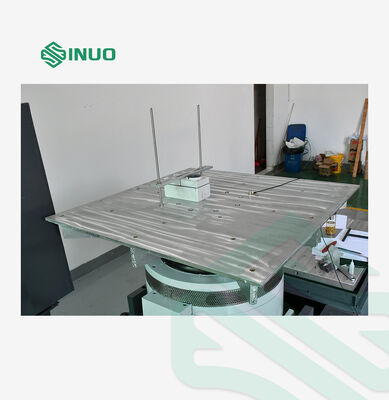

VT80 Таблица вертикального расширения

Параметр	Спецификация
Материал	Сплав магния, поверхностно закаленный
Размер таблицы	800×800 мм
Фиксированное отверстие	M10 прямоугольное распределение 100 мм×100 мм, прочное и износостойкое
Частота использования верхней границы	Синус 1000 Гц, случайный 2000 Гц
Вес	Примерно 23 кг.

HG80 Горизонтальный слайд-стол с масляной пленкой

Параметр	Спецификация
Материал	Сплав магния, поверхностно закаленный
Размер таблицы	800×800 мм
Фиксированное отверстие	M10 прямоугольное распределение 100 мм×100 мм, прочное и износостойкое
Частота использования верхней границы	Синус 2000 Гц, случайный 2000 Гц
Вес	Примерно 29 кг (без головки соединителя)

B402S Охлаждающий вентилятор

Параметр	Спецификация
Мощность вентилятора	4 кВт
Скорость потока вентилятора	400,8 м3/мин

Электрические требования

Требование	Спецификация
Силовое питание	3-фазный переменный ток 380В/50Гц 18 кВт
Сжатый воздух	00,6 МПа
Сопротивление земли	≤4Ω

Функции цифрового вибрационного контроллера

Случайный контроль

Использует уравнение функций передачи с диаграммами спектра мощности, определенными пользователем.Встроенные адаптивные алгоритмы управления быстро реагируют на нелинейность системы, резонансная частота и изменения нагрузки.

Диапазон частот: 0-4680 Гц (расширяется до 18750 Гц)
Разрешение: 100, 200, 400, 800, 1600, 3200 спектральных линий
Диапазон мощности управления: > 90 дБ
Стратегия контроля: одноканальное управление, средневзвешенная величина, максимальное значение, минимальное значение

Контроль синуса

Предоставляет высококачественные синусные и синусные сигналы с точным контролем амплитуды.

Диапазон частот: 1-4680 Гц (расширяется до 10000 Гц)
Время закрытого цикла: 5 мс
Гармоническое искажение: <-100 дБ
Режимы частотного просмотра: линейные (0-6000 Гц/мин) и логарифмические (0-100 Окт/мин)
Направление прометания: вверх и вниз
Продолжительность просмотра: настраивается по количеству просмотров или времени испытания

Классический шок

Использует метод уравнения функции переноса, поддерживающий различные типы форм волн, включая полусинусовую волну, колокольную волну, прямоугольную волну, трапециевую волну, переднюю пиковую волну пилозуба,Задняя вершина пиковой волныПо мере необходимости можно вводить значения пиков импульса.

Продолжительность импульса: от 0,5 до 3000 мС
Максимальная пропускная способность анализа: 22000 Гц
Размер рамы: до 16384
Соответствие: MIL-STD-810 (военный стандарт США), стандарт ISO, пределы управления прерыванием, определяемые пользователем
