MIL-STD-810 Электродинамический вибрационный шейкер для повышения долговечности

 MIL-STD-810Электродинамический вибростенд для повышения прочности

Применение продукта

Виброиспытания - это воздействие или удар по компоненту или устройству, чтобы увидеть, как оно будет реагировать в реальной среде. Область применения виброиспытаний чрезвычайно широка, от промышленных изделий, таких как печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовая техника.

Sinuo может предоставить вам всю схему возбуждения и испытаний и доказать качество продукции для вас в соответствии с национальными и международными стандартами, такими как GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Формула выбора вибромашины и структурная схема виброгенератора

1. Условия испытаний, предоставленные компанией заказчика;

2. Тип испытания: синусоидальное сканирование; случайное; удар

3. Диапазон частотных характеристик: 1-3000 Гц

4. Формула: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Инструкции по конфигурации оборудования

Технические параметры оборудования

1. Корпус вибростола

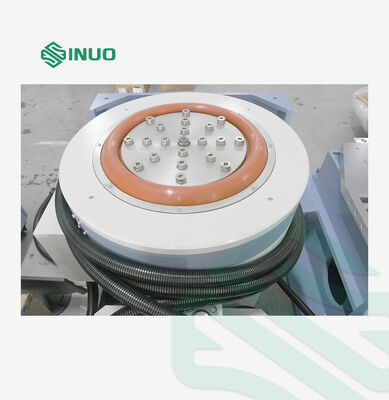

1.1 Подвижная катушка

Вибростол оснащен литыми и обработанными вручную подвижными катушками, оптоэлектронной системой поддержки нагрузки и осевым направлением с двумя подшипниками. Двухподшипниковое наведение - уникальная особенность, которая помогает уменьшить динамическое осевое пересечение и вращение во время виброиспытаний для превосходной долговечности.

1.2 Катушка возбуждения

Двухмагнитная структура, низкая утечка потока, однородное магнитное поле.

1.3 Поверхность корпуса

Использование передовой технологии фосфатирования и автомобильной краски обеспечивает длительный антифрикционный и антикоррозийный эффект.

1.4 Охлаждение стола:

Используйте малошумные вентиляторы и улучшите структуру воздухозаборника корпуса стола. Катушка возбуждения использует сотовый воздуховод, а среднее магнитное кольцо использует двухслойный шунтирующий воздуховод. Принята новая конструкция воздуховода для усиления эффекта охлаждения.

2. Цифровой импульсный усилитель мощности серии LA

Цифровой импульсный усилитель мощности серии LA использует надежную технологию IGBT:

a. Высокая стабильность и надежность

b. Соответствует требованиям стандарта ЕС "CE"

c. Использование технологии широтно-импульсной модуляции с умножением синусоидальной частоты, отношение сигнал/шум усилителя мощности высокое.

d. Использование принципа работы импульсного источника питания, эффективность преобразования высока.

e. Использование технологии электронного автоматического распределения тока

f. Хорошие показатели безопасности.

3. Система защиты сервопривода

Полные функции защиты, включая перенапряжение в сети, пониженное напряжение, потерю фазы, логическую неисправность, прохождение силового модуля, перегрев, перегрузку по току на выходе, перенапряжение на выходе, питание привода, перемещение платформы, температуру платформы, внешнюю блокировку и т. д.

4. Платформа вертикального расширения

Расширительная платформа обычно используется в качестве платформы для более крупных монтажных образцов и может быть квадратной или круглой или определяться пользователем. Чтобы уменьшить влияние динамических характеристик расширенной платформы, все расширенные платформы должны быть смоделированы и проанализированы на предмет их модальных частот. Эти расширенные платформы обычно отливаются из магниевого сплава и имеют прикрепленный демпфирующий материал.

5. Фотоэлектрическая система автоматического центрирования

Автоматически регулируйте положение подвижной катушки, чтобы удерживать ее в сбалансированном состоянии. Система автоматического центрирования гарантирует, что подвижная катушка всегда центрируется во время загрузки и разгрузки.

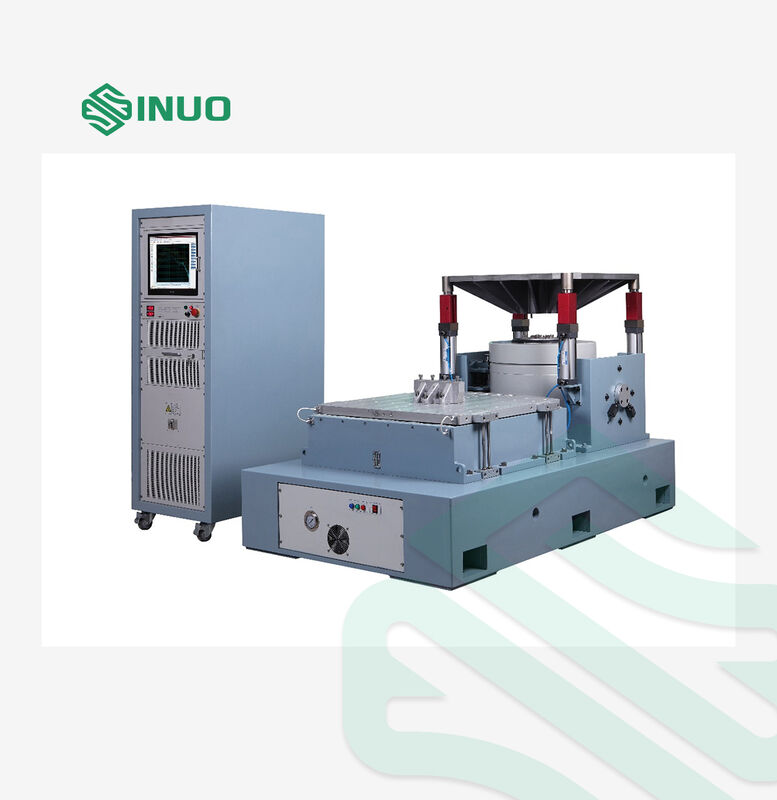

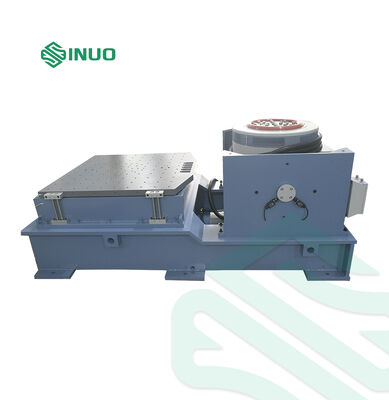

6. Горизонтальная скользящая платформа

Конструкция горизонтального скольжения имеет высокий опрокидывающий момент и боковое ограничение. Эта концепция дизайна в сочетании со стандартной компоновкой горизонтального скольжения имеет высокий предел динамического момента, сохраняя при этом характеристики демпфирования направляющей масляной пленки. Горизонтальный скользящий стол состоит из скользящей пластины, соединительной головки, плиты из натурального гранита, основания горизонтального скользящего стола и независимого источника масла.

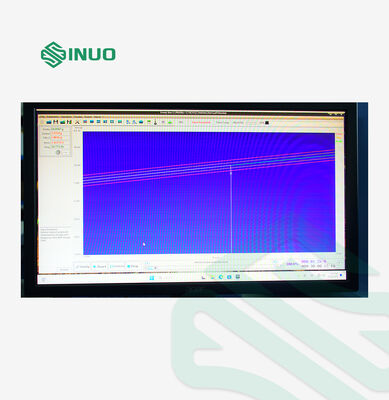

7. Цифровой контроллер вибрации

Контроллер вибрации использует передовую систему распределенной структуры. Замкнутый контур управления реализуется с помощью процессора DSP, а ПК независим от контура управления. Это обеспечивает своевременность и высокую эффективность системы управления. Он может своевременно и быстро реагировать на любые изменения в системе испытаний. Обеспечьте стабильность и высокую точность управления. Аппаратное обеспечение использует 32-битный процессор DSP с плавающей запятой с основной частотой до 300 МГц и АЦП/ЦАП с разрешением 24 бита. Технология малошумного проектирования с высокоточной цифровой фильтрацией с плавающей запятой и аппаратными схемами. Контроллер случайным образом управляет динамическим диапазоном, который больше 90 дБ, а отношение сигнал/шум больше 100 дБ.

Особенности

a. Высокая производительность и надежность

Замкнутый контур управления реализуется с помощью процессора DSP, а ПК независим от контура управления. Это обеспечивает своевременность и высокую эффективность системы управления. Он может своевременно и быстро реагировать на любые изменения в системе испытаний. Обеспечьте надежность и высокую точность управления. Все входные каналы имеют АЦП с разрешением 24 бита, малошумную конструкцию оборудования и встроенные аналоговые и цифровые фильтры против наложения спектров, которые эффективно гарантируют высокую точность анализа.

b. Простота в эксплуатации

Прикладное программное обеспечение на базе Windows просто в эксплуатации и богато вспомогательными функциями. Мощный автоматический мастер системы и функция автоматической генерации отчетов об испытаниях упрощают повторяющиеся и скучные задачи испытаний. Настройки параметров испытаний богаты и строги, а интерфейс USB2.0 делает его более тесно и гармонично связанным с компьютером.

c. Мощные функции и гибкость

Контроллер вибрации - это мощная платформа управления вибрацией, которая может выполнять несколько сложных задач. На одной и той же аппаратной платформе можно настроить различное прикладное программное обеспечение для выполнения различных задач анализа для удовлетворения ваших различных потребностей в испытаниях и анализе. Контроллер имеет модульную конструкцию и может настраивать соответствующее оборудование и программное обеспечение в соответствии с различными потребностями пользователей для удовлетворения различных потребностей.

d. Безопасность испытаний

Контроллер обеспечивает маломасштабное управление сигналом, чтобы получить предварительный просмотр управления вибрацией системы. Этот метод помогает инженерам-испытателям заранее определить уровни шума. И иметь общее представление о передаточной функции и других характеристиках системы. Существуют также множественные проверки безопасности и настройки блокировки. Безопасность испытателей, объектов испытаний и оборудования вибростола гарантируется в максимальной степени. Если в системе есть отклонение от нормы, вы можете немедленно нажать встроенную клавишу завершения работы системы, чтобы завершить испытание.

e. Генерация отчетов об испытаниях

Он поддерживает быстрое создание отчетов об испытаниях в формате Word или PDF одним щелчком мыши. Вам нужно только нажать кнопку генерации отчета, чтобы получить текущие результаты испытаний. От описания основной функции управления испытаниями до конкретных параметров настройки испытаний, от кривой целевого спектра управления до кривой временной и частотной области испытаний, все доступно. Вам удобно изменять и делать в соответствии с различными спецификациями отчетов об испытаниях. Его можно распечатать и просмотреть напрямую, а также отправить онлайн.

Основные технические параметры цифрового контроллера вибрации

Описание функций цифрового контроллера вибрации

Случайное управление

В соответствии с определяемой пользователем диаграммой спектра мощности (созданной редактором целевого спектра) случайное управление использует метод эквализации передаточной функции. Непрерывно выводить гауссовские случайные сигналы для быстрой реализации многоканального управления с замкнутым контуром в реальном времени и точного управления. Встроенные адаптивные алгоритмы управления быстро реагируют на нелинейности системы, резонансную частоту и изменения нагрузки.

Диапазон частот: 0~4800 Гц, расширяемый до 18750 Гц

Разрешение: 100, 200, 400, 800, 1600, 3200 спектральных линий

Диапазон мощности управления: >90 дБ

Стратегия управления: одноканальное управление, взвешенное усреднение, максимальное значение, минимальное значение.

Синусоидальное управление

Синус обеспечивает синусоидальные сигналы аналогового качества и сигналы синусоидального сканирования с контролем над амплитудой синусоидальной формы волны. Величину выдержки, частоту выдержки можно установить, а продолжительность выдержки можно определить, установив время или количество циклов синусоидального сигнала.

Диапазон частот: 1 Гц~5000 Гц, расширяемый до 10000 Гц

Время замкнутого контура: 5 мс

Гармонические искажения:<-100 дБ

Режим частотного сканирования: линейное частотное сканирование 0~6000 Гц/мин | Логарифмическое сканирование 0~100 Окт/мин

Направление развертки: вверх, вниз

Продолжительность развертки: может быть установлена как количество разверток или время испытаний.

Классический удар

Принять метод эквализации передаточной функции, поддерживать полусинусоидальную волну, колоколообразную волну, прямоугольную волну, трапециевидную волну, переднюю пиковую пилообразную волну, заднюю пиковую пилообразную волну, треугольную волну. Пользователи также могут вводить пиковое значение импульса в соответствии со своими потребностями.

Продолжительность импульса от 0,5 до 3000 мс

Максимальная полоса анализа 18750 Гц

Размер кадра: до 16384

Соответствует стандартам: MIL-STD-810 (военный стандарт США), стандарт ISO, определяемый пользователем предел управления прерываниями.
