Оборудование ISO&ASTM для испытаний вертикальных вибраций для испытаний компонентов

Оборудование ISO&ASTM для испытаний вертикальных вибраций для испытаний компонентов

Наименование марки:	Sinuo
Номер модели:	SN553-EV440HB120VT60VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Максимальная синусоидальная сила возбуждения:

Пиковая 4000Кг.с (40КН)

Максимальная случайная возбуждающая сила:

4000 кгс (40 кН)

Максимальная сила возбуждения удара:

Пиковая 8000Кг.с (80КН)

Частотный диапазон:

1～2700 Гц

Максимальное смещение:

100 мм p-p

Максимальная скорость:

2 м/с

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

электрическое оборудование для испытаний безопасности 3000V

Оборудование для испытаний безопасности статора мотора электрическое

Испытательное оборудование двухшпиндельного ev поручая

Описание продукта

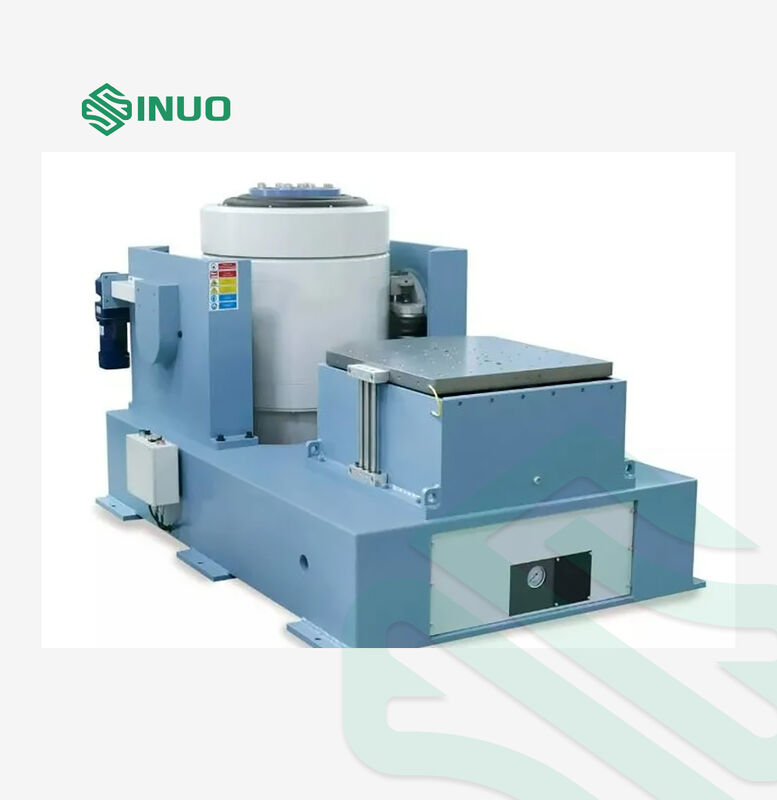

Оборудование для испытаний на вертикальную вибрацию по стандартам ISO и ASTM для испытаний компонентов

Вибрационные испытания включают в себя возбуждение или удар компонентов и устройств для имитации реальных условий окружающей среды и оценки производительности. Эта методология испытаний широко применяется в различных отраслях промышленности, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Применение продукта

Sinuo предоставляет комплексные решения для возбуждения и испытаний, которые подтверждают качество продукции в соответствии с национальными и международными стандартами, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Технические характеристики

Электромагнитный генератор возбуждения VG4000-100

Максимальное синусоидальное усилие возбуждения	4000 кгс пиковое (40 кН)
Максимальное случайное усилие возбуждения	4000 кгс (40 кН)
Максимальное ударное усилие возбуждения	8000 кгс пиковое (80 кН)
Диапазон частот	1-2700 Гц
Максимальное смещение	100 мм p-p
Максимальная скорость	2 м/с
Максимальное ускорение	100G (980 м/с²)

Взаимосвязь максимальной нагрузки и ускорения

5G (49 м/с²)	760 кг
10G (98 м/с²)	360 кг
20G (196 м/с²)	160 кг
30G (294 м/с²)	93 кг

Первая резонансная частота	2500 Гц ±5%
Максимальная нагрузка	800 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Φ420 мм
Вес подвижной катушки	40 кг
Утечка магнитного потока	<10 гаусс
Допустимый эксцентриковый момент	>500 Нм
Габаритные размеры оборудования	1400 мм × 1300 мм × 1240 мм (без учета стола вертикального расширения)
Вес оборудования	3600 кг

Цифровой импульсный усилитель мощности LA-45

Выходная мощность	45 кВА
Выходное напряжение	110 В (среднеквадратичное значение)
Выходной ток	400 А (среднеквадратичное значение)
Отношение сигнал/шум	≥70 дБ
Размеры усилителя	810 мм × 555 мм × 1810 мм

Система защиты сервопривода

Комплексные функции защиты, включая контроль температуры, контроль давления ветра, защиту от чрезмерного смещения, защиту от перенапряжения, защиту от перегрузки по току, защиту от пониженного входного напряжения, обнаружение внешних неисправностей, контроль питания управления, обнаружение логических неисправностей и защиту от потери фазы на входе.

Цифровой контроллер вибрации VCSusb-2

Конфигурация оборудования	2 одновременных входных канала, 1 выходной канал
Модуль функции управления	Синус, случайный, типичный удар
Компьютер управления	Оригинальный фирменный компьютер с ЖК-монитором

Возможности программного обеспечения включают интерфейс работы на китайском/английском языках, анализ во временной и частотной областях, управление источником сигнала, анализ синусоидальной развертки частоты, автоматическое создание отчета об испытаниях WORD, отображение и хранение данных, настройку параметров испытаний и комплексные функции анализа сигналов и данных.

Системный акселерометр

Диапазон частот	1-12000 Гц
Чувствительность	30 пК/г
Диапазон температур	-24 to 250°C

Стол вертикального расширения VT60

Материал	Магниевый сплав, упрочненная поверхность
Размер стола	600 × 600 мм
Фиксированное отверстие	Резьбовая втулка из нержавеющей стали M8 прямоугольного распределения 100 мм × 100 мм
Верхний предел рабочей частоты	Синус 2000 Гц, случайный 2000 Гц
Вес	Приблизительно 60 кг

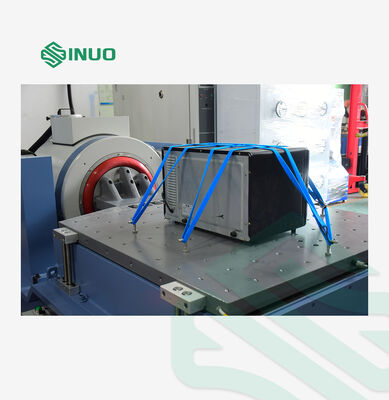

Стол горизонтального скольжения с масляной пленкой HB120

Материал	Магниевый сплав, упрочненная поверхность
Размер стола	1200 × 1200 мм
Фиксированное отверстие	Резьбовая втулка из нержавеющей стали M12 прямоугольного распределения 100 мм × 100 мм
Верхний предел рабочей частоты	Синус 500 Гц, случайный 2000 Гц
Вес	Приблизительно 170 кг

Охлаждающий вентилятор BL-5000

Мощность вентилятора	15 кВт
Расход воздуха вентилятора	1,2 м³/с
Давление вентилятора	6,5 кПа

Электрические требования

Электропитание	Переменный ток, 3-фазный, 380 В/50 Гц, 65 кВт
Сжатый воздух	0,6 МПа
Сопротивление заземления	≤4 Ω
