Система испытания вибрации: сила 1400 кгф, 1 ‰ 4000 Гц, ускорение 100 Г

Система испытания вибрации: сила 1400 кгф, 1 ‰ 4000 Гц, ускорение 100 Г

Наименование марки:	Sinuo
Номер модели:	SN553-EV207HG60VT60VCUSb-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Метод охлаждения:

Воздушное охлаждение

Модуль управления:

Синусоидальный, случайный, классический шок

синусная сила:

700 кг.ф ((5880N) пик

Удар Froce:

1400Kg.f ((11760N) пик

Случайная сила:

600Kg.f ((5880N) r.ms

Максимум Смещение:

51 мм п-п

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Оборудование для испытаний батареи ev IEC 62196

Оборудование для испытаний батареи ev ISO 6469

испытательное оборудование ev 21.5in LCD поручая

Описание продукта

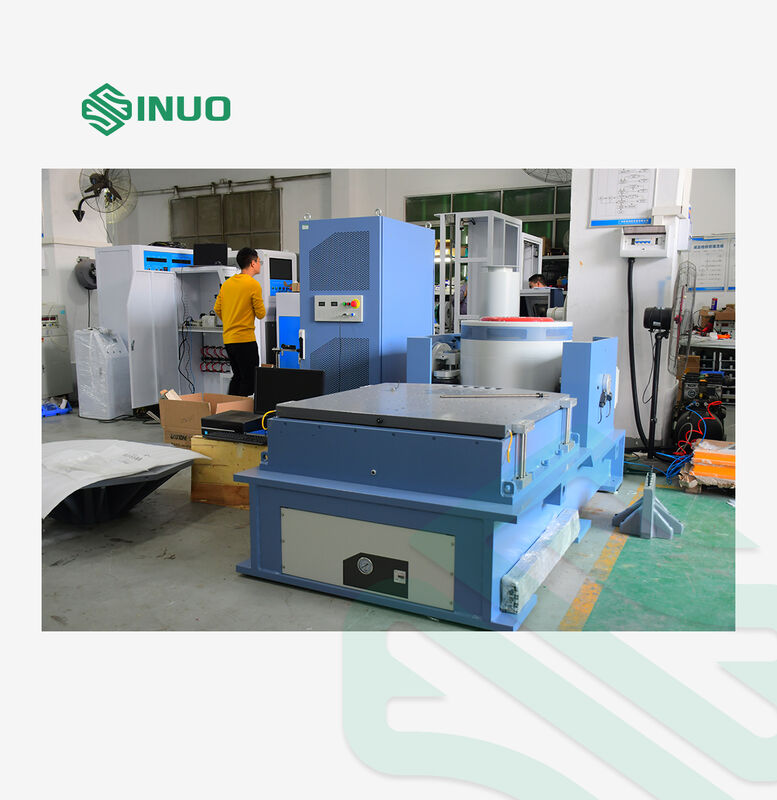

Система испытания вибрации: сила 1400 кгф, 1 ‰ 4000 Гц, ускорение 100 Г

Высокопроизводительная система испытаний электромагнитных вибраций, предназначенная для комплексного тестирования продукции и проверки качества.

Применение продукта

Вибрационное тестирование имитирует реальные условия окружающей среды для оценки производительности компонентов и устройств.ракеты, ракеты, автомобили и бытовые приборы.

Sinuo предоставляет полные решения для возбуждения и тестирования, обеспечивая соответствие качества продукции национальным и международным стандартам, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Технические спецификации

A07S23 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения	Пик 700 кгф (5880N)
Максимальная случайная возбуждающая сила	600 кгф (5880N) р.м.
Максимальная сила возбуждения при ударе	Пик 1400 кгф (11760N)
Диапазон частот	1 ‰ 4000 Гц
Максимальное смещение	51 мм п-п
Максимальная скорость	2 м/с
Максимальное ускорение	100G (980 м/с2)
Максимальная нагрузка	300 кг
Частота вибрационной изоляции	20,5 Гц
Диаметр движущейся катушки	Φ230 мм
Масса движущейся катушки	7 кг
Столовые винты	16×M10
Утечка потока	< 10 гаусов
Допустимый эксцентрический момент	300 Н.м.
Размеры оборудования	915×740×780 мм (за исключением вертикального расширительного стола)
Масса оборудования	880 кг (без горизонтального слайд-таблицы)

Усилитель цифровой коммутационной мощности SA-6K

Выходная мощность	7 кВА
Выходное напряжение	120 В
Выходной ток	70 А
Эффективность усилителя	≥ 90%
Уровень включения и выключения	116 кГц
SNR	≥ 65 дБ
Шум	≤ 70 дБ
Размеры усилителя	900 × 600 × 1130 мм

Система сервозащиты

Всеобъемлющие защитные элементы, включая температуру, давление ветра, перемещение, перенапряжение, перенапряжение, перенапряжение, входное перенапряжение, внешний сбой, питание управления, логический сбой,и мониторинг потерь входной фазы.

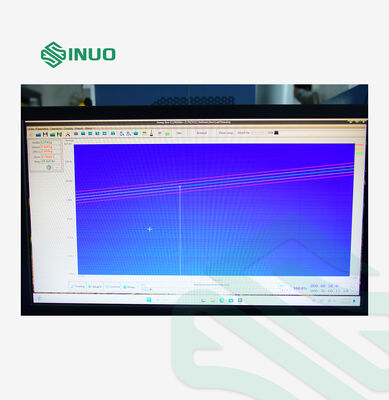

Цифровой вибрационный контроллер VCSusb-2

Конфигурация оборудования	2 одновременных входных канала, 1 выходный канал
Модуль функции управления	Синус, случайный, классический шок
Управляющий компьютер	17 дюймовый компьютер оригинальной марки с ЖК-монитором
Программа	Операция на китайском/английском языке, анализ временного и частотного доменов, источник сигнала, анализ синусовой частоты, автоматическое создание отчетов об испытаниях WORD

Ускоритель системы

Диапазон частот	1 ‰ 12000 Гц
Чувствительность	30 шт/г
Температурный диапазон	-40 до 180°C

VT60 Вертикальная таблица расширения

Материал	Сплав магния, поверхностно закаленный
Размер таблицы	600×600 мм
Фиксированное отверстие	M8 прямоугольное распределение, долговечное и износостойкое
Частота использования верхней границы	Синус 1000 Гц, случайный 2000 Гц
Вес	Примерно 48 кг

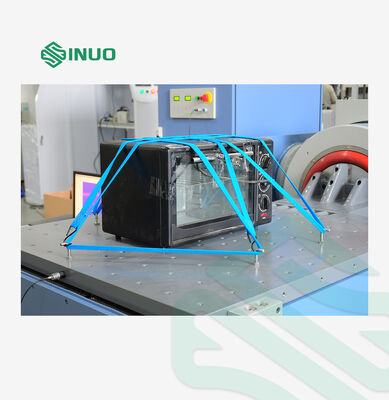

HG60 Горизонтальный слайд-стол с масляной пленкой

Материал	Сплав магния, поверхностно закаленный
Размер таблицы	600×600×60 мм
Фиксированное отверстие	M8 прямоугольное распределение, долговечное и износостойкое
Частота использования верхней границы	Синус 2000 Гц, случайный 2000 Гц
Вес	Примерно 57 кг (без головки соединителя)

B402S Охлаждающий вентилятор

Мощность вентилятора	4 кВт
Скорость потока вентилятора	41 м3/с

Электрические требования

Силовое питание	3-фазный переменный ток 380В/50Гц 18 кВт
Сжатый воздух	0.6 МПа
Сопротивление земли	≤4 Ω

Особенности системы

Высокая производительность и надежность

Процессор DSP позволяет управлять замкнутым циклом с независимой от ПК работой для отклика в режиме реального времени.и встроенные фильтры противопоглощения обеспечивают высокую точность анализа и надежную производительность.

Легкая операция

Программное обеспечение на базе Windows с интуитивно понятным интерфейсом и богатыми вспомогательными функциями. Автоматизированный мастер и генерация тестовых отчетов упрощают повторяющиеся задачи. USB2.0 интерфейс обеспечивает бесперебойное подключение компьютера.

Мощный и гибкий

Модульная платформа управления вибрацией, поддерживающая множество сложных задач. Конфигурируемые аппаратные и программные компоненты адаптируются к различным требованиям к тестированию и анализу.

Безопасность испытаний

Небольшой контроль сигнала предварительно определяет вибрационные характеристики системы.Встроенный ключ экстренного отключения для немедленного отключения испытания.

Создание отчетов о испытаниях

Полное описание включает в себя функции контроля испытаний, настройки параметров, кривые целевого спектра и анализ домена времени / частоты.Прямая печать, предварительный просмотр и возможности онлайн-распределения.
