Система вибрационных испытаний для тестирования компонентов электромобилей с многоосевыми столами

Система вибрационных испытаний для тестирования компонентов электромобилей с многоосевыми столами

Наименование марки:	Sinuo
Номер модели:	SN553-EV220H100VCS5X-4
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Тяга синуса:

20000Н (2200кг.ф)

Случайная тяга:

20000Н (2200кг.ф)

Ударная тяга:

40000Н (4400кг.ф)

Частотный диапазон:

DG ≈ 3000 Гц

Максимальное смещение:

51 мм

Максимальная скорость:

2 м/с

Максимальное ускорение:

981 м/с2 (100 г) (без нагрузки)

Максимальная нагрузка:

400 кг

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

электрическое оборудование для испытаний безопасности 700V

7258 электрического GB оборудования для испытаний безопасности

Испытательное оборудование ev ISO 6469

Описание продукта

Вибрационная испытательная система для тестирования компонентов электромобилей с многоосевыми столами

Стресс-скрининг окружающей среды (ESS) очень эффективен для устранения потенциальных дефектов продукции на этапах разработки и производства. Эта система служит критическим инструментом для выявления конструктивных недостатков для достижения роста надежности и снижения затрат на техническое обслуживание.

Обзор системы

Вибрационные испытания позволяют рано обнаруживать отказы батарей, моделировать реальные условия эксплуатации и проводить оценку прочности конструкции. Эта универсальная система предоставляет надежные решения для испытаний различных типов батарей, включая литий-ионные, никель-металл-гидридные, никель-кадмиевые и свинцово-кислотные батареи, что делает ее идеальной для производителей, отделов контроля качества и исследовательских институтов.

Система также поддерживает испытания на усталость продукции для комплексной оценки жизненного цикла.

Схема работы системы

Конфигурация испытательной системы

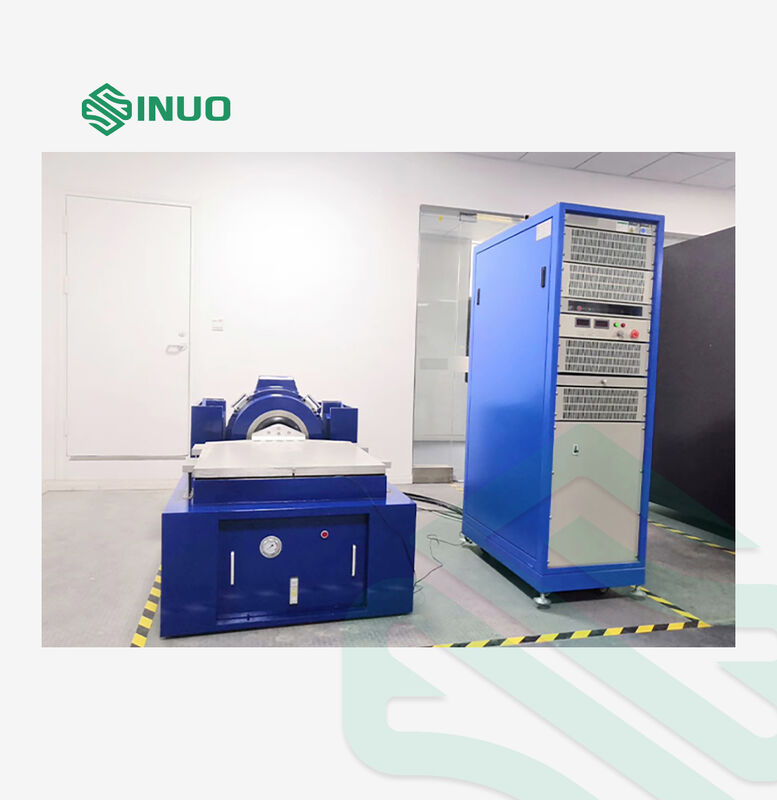

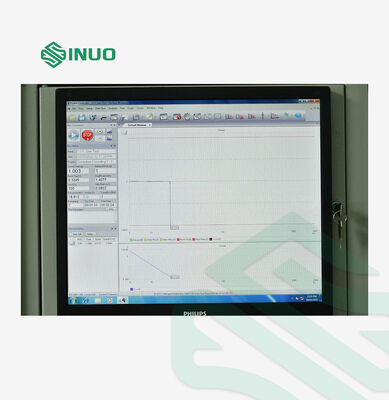

Вибрационная испытательная система состоит из соединенного горизонтального вибрационного генератора ZZ-2000-21/S-1010, вертикального расширенного стола TB-1010, вентилятора охлаждения FJ-2000 с глушителем, цифрового импульсного усилителя мощности KA-21 и измерительного прибора управления вибрацией VENZO-820. Доступны пользовательские вертикальные расширительные столы в зависимости от размеров испытуемого образца, с возможностью интеграции в комплексное оборудование для экологических испытаний.

Обзор компонентов

Вибрационный генератор ZZ-2000

Двухмагнитная схема для повышения напряженности магнитного поля и уменьшения утечки магнитного потока
Конструкция подвижной катушки без каркаса для легкой конструкции и высокого ускорения без нагрузки
Роликовая рычажная подвеска с линейным подшипниковым направлением для превосходной устойчивости к смещению нагрузки
Система воздушной пружинной опоры, обеспечивающая высокую несущую способность и отличные низкочастотные характеристики
Цапфовая виброизоляция, исключающая необходимость в специальных фундаментах
Усовершенствованный вентилятор с воздушным охлаждением и низким уровнем шума с оптимизированной конструкцией воздуховода

Цифровой импульсный усилитель мощности KA-21

Состоит из блока силового модуля, блока логического модуля, модуля питания и модуля возбуждения выпрямителя
Использует компоненты всемирно известных брендов, включая APT, Flint, Mitsubishi, Hitachi и LG
Мониторинг в реальном времени состояния работы модуля и системы
Компенсация коэффициента мощности 92% для оптимального использования мощности сети
Технология широтно-импульсной модуляции с умножением синусоидальной частоты для высокого отношения сигнал/шум
Эффективность преобразования 92% с системой принудительного воздушного охлаждения
Электронное автоматическое распределение тока с ≤2% небаланса параллельного тока
Комплексная 18-точечная система защиты

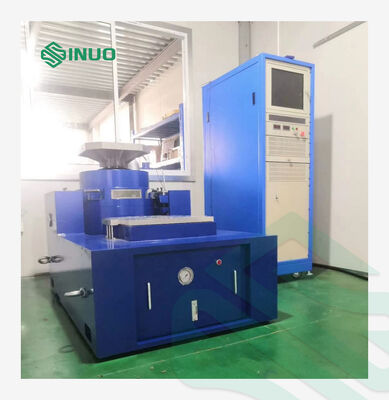

Вертикальный расширительный стол TB-1010

Разработанный для продуктов, превышающих стандартные размеры стола, этот расширительный стол обеспечивает оптимальную производительность благодаря точному расчету и тщательному проектированию, сохраняя технические характеристики рабочей частоты, ускорения, равномерности амплитуды и бокового направления.

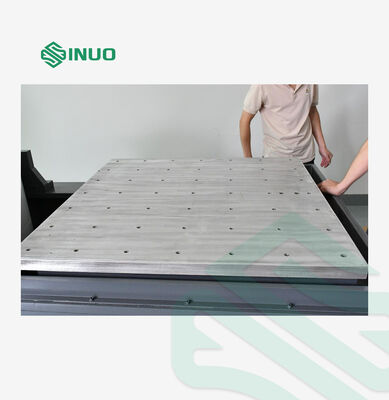

Горизонтальный расширительный стол SC-1010

Разработан с высокой устойчивостью к опрокидывающему моменту и боковыми ограничениями, сохраняя при этом характеристики демпфирования масляной пленки. Система отличается упрощенной структурой, удобством эксплуатации и надежной работой благодаря технологии масляной пленки высокого давления.

Технические характеристики

Вибрационный генератор (ZZ-2000) / Усилитель мощности (KA-21)

Параметр	Спецификация
Синус тяги	20000N (2200kgf)
Случайная тяга	20000N (2200kgf)
Ударная тяга	40000N (4400kgf)
Диапазон частот	DC-3000Hz
Непрерывное смещение	51 мм
Максимальная скорость	2 м/с
Максимальное ускорение	981 м/с² (100g) без нагрузки
Диаметр подвижной катушки	Φ320 мм
Частота резонанса 1-го порядка	3200 Гц ±5%
Максимальная нагрузка	400 кг
Выход усилителя	21 кВА
Отношение сигнал/шум	>65 дБ
Эффективность усилителя мощности	>90%

Вентилятор (FJ-2000)

Параметр	Спецификация
Мощность вентилятора	7,5 кВт
Объем воздуха	0,71 м³/мин
Давление воздуха	8800 Па
Вес	200 кг

Горизонтальный стол (S-1010)

Параметр	Спецификация
Размер стола	1000×1000 мм
Максимальная несущая способность	150 кг
Верхний предел частоты	Синус 800 Гц, случайный 2000 Гц
Материал стола	Магниево-алюминиевый сплав

Вертикальный расширительный стол (TB-1010)

Параметр	Спецификация
Размер стола	1000×1000 мм
Максимальная несущая способность	143 кг
Верхний предел частоты	Синус 800 Гц, случайный 2000 Гц
Материал стола	Магниево-алюминиевый сплав

Основной список конфигурации

№	Название	Модель	Единица измерения	Кол-во
1.1	Вибрационный стол	ZZ-2000/S-1010	КОМПЛЕКТ	1
1.2	Цифровой импульсный усилитель мощности	KA-21	КОМПЛЕКТ	1
1.3	Вентилятор охлаждения	FJ-2000	КОМПЛЕКТ	1
1.4	Вертикальный расширительный стол	TB-1010	КОМПЛЕКТ	1
2.1	Цифровой измерительный прибор управления вибрацией	VENZO-820	КОМПЛЕКТ	1
2.2	Компьютер управления	Встроенный промышленный компьютер	КОМПЛЕКТ	1
3.1	Запасные части и инструменты	Согласно подробному списку	КОМПЛЕКТ	1
3.2	Техническая документация	Руководства по эксплуатации	КОМПЛЕКТ	1

Требования к установке

Трехфазный четырехпроводный 380 В, воздушный выключатель на 100 А
Общая мощность: 45 кВА
Диаметр заземляющего медного провода ≥ 10 мм²
Источник воздуха: 0,6-0,8 МПа
Требуются соответствующие распределители и вилочные погрузчики
