Вибрационный испытательный стенд для батарей IEC62133, 3-осевой

Вибрационный испытательный стенд для батарей IEC62133, 3-осевой

Наименование марки:	Sinuo
Номер модели:	SN553-EV207HG40VT40VCUSb-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Макс. ударная сила возбуждения:

1400Kg.f ((11760N) пик

Максимальная случайная возбуждающая сила:

600Kg.f (6860N) r.ms

Макс. синусоидальная сила возбуждения:

Пиковая нагрузка 700 кгс (7000 Н)

Максимум Смещение:

51 мм п-п

Макс. Скорость:

2 м/с

Максимум Ускорение:

100г

Макс. Нагрузка:

300 кг

Частотный диапазон:

1 ‰ 4000 Гц

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

испытательная система dc ac 750V 65A поручая

Испытательная система dc ac ISO 6469 поручая

анализатор силы dc ac 300V 30A

Описание продукта

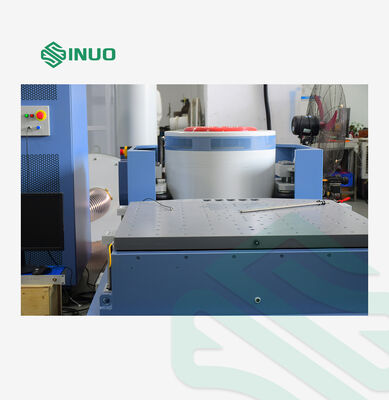

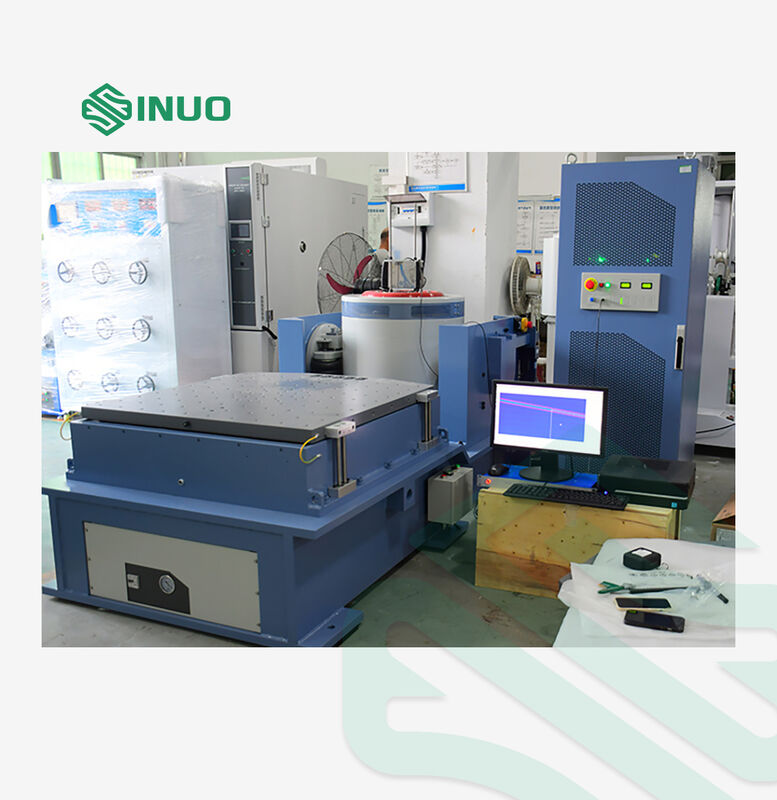

IEC62133 Система испытаний вибрации стола для трехосевого тренажера для испытаний батарей

Эта профессиональная система вибрационных испытаний специально разработана для испытаний батарей в соответствии со стандартами IEC62133.Он предоставляет комплексные решения для возбуждения и испытаний промышленных продуктов, включая платы с электрическими цепями., авиационные компоненты, автозапчасти и бытовые приборы.

Применение продукции

Вибрационное тестирование оценивает, как компоненты и устройства реагируют в реальной среде, подвергая их контролируемому возбуждению или шоку.Sinuo предоставляет полные решения для тестирования, которые подтверждают качество продукции в соответствии с международными стандартами, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Выбор и спецификации вибрационной машины

Параметры испытания:

Типы испытаний: прочесывание синуса; случайная вибрация
Диапазон частотной реакции: 2-5000 Гц
Формула отбора: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2

Конфигурация оборудования

Компонент	Конфигурация
Корпус вибрационного стола	A07S23 генератор электромагнитного возбуждения
Автоматическое устройство управления центрированием	Система централизации движущейся катушки
Система охлаждения	B402S Прохладитель
Вертикальная таблица расширения	VT40 (400×400 мм)

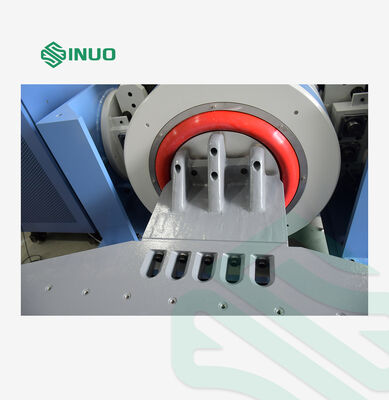

Горизонтальный раздвижной стол	HG40 (400×400 мм)
Усилители мощности	цифровой усилитель коммутационной мощности LAO7K
Система защиты	Система сервозащиты
Контроллер вибрации	Цифровой вибрационный контроллер VCSusb-2
Управляющий компьютер	17-дюймовый ЖК-монитор с Windows 10

Технические параметры

A07S23 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения:Пик 700Kg.f (7000N)

Максимальная случайная сила возбуждения:600Kg.f (6860N) r.ms

Диапазон частот:1-4000 Гц

Максимальное смещение:51 мм п-п

Максимальное ускорение:100G (980 м/с2)

Максимальная нагрузка:300 кг

Масса оборудования:880 кг

LAO7K цифровой усилитель коммутационной мощности

Выходная мощность:7 кВА

Выходное напряжение:120 В

Эффективность усилителя:≥ 90%

Ключевые особенности системы

Продвинутая конструкция перемещающей катушки:Двойная подвеска подшипника уменьшает динамическое осевое пересечение и вращение для повышенной долговечности
Структура двойной магнитной цепи:Низкая утечка потока с равномерным распределением магнитного поля
Улучшенная система охлаждения:Дизайн воздуховодов с медом с улучшенной эффективностью охлаждения
Цифровой усилитель коммутационной мощности:Высокая устойчивость, соответствующая стандартам ЕС CE с отличным соотношением сигнала и шума
Комплексная система защиты: полные средства безопасности, включая защиту от перенапряжения, перегрева и перемещения
Контроллер вибрации высокой производительности:32-разрядный процессор DSP с плавающей запятой с 24-разрядным разрешением для точного управления
Автоматическая отчетность о испытаниях:Появление отчетов о тестах Word или PDF с одним щелчком мыши с комплексным анализом данных

Электрические требования

Силовое питание:3-фазный переменный ток 380V/50Hz 17KVA

Сжатый воздух:00,6 МПа

Сопротивление на земле:≤4Ω
