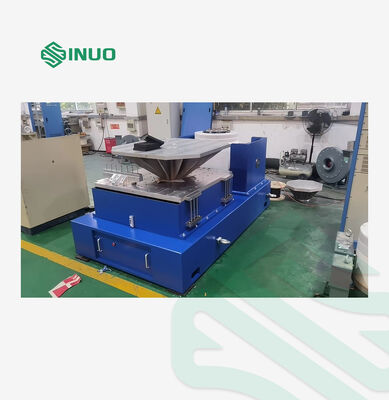

Вибрационный стенд ISTA MIL-STD для испытаний на вертикальное и горизонтальное скольжение

Вибрационный вибростенд ISTA MIL-STD для вертикальных и горизонтальных испытаний

Применение продукта

Вибрационные испытания - это воздействие или удар по компоненту или устройству, чтобы увидеть, как оно будет реагировать в реальной среде. Область применения вибрационных испытаний чрезвычайно широка, от промышленных изделий, таких как печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовая техника.

Sinuo может предоставить вам всю схему возбуждения и испытаний, а также подтвердить качество продукции для вас в соответствии с национальными и международными стандартами, такими как GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Формула выбора вибромашины и структурная схема вибрационного генератора

1. Условия испытаний, предоставленные компанией заказчика;

2. Тип испытания: Синусоидальное сканирование; Случайное; Классический удар;

3. Диапазон частотных характеристик: 1-2700 Гц

4. Формула: A(g)=(2πf)2Dcm/980 ≈ A=0.002DmmF²  D=A/0.002F²

F=M(кг) ×A(g)

Принципиальная схема оборудования

Инструкции по конфигурации оборудования

Технические параметры оборудования

1. Корпус вибростола

1.1 Подвижная катушка

Вибростол оснащен литыми и обработанными вручную подвижными катушками, оптоэлектронной системой поддержки нагрузки и осевым направлением с двумя подшипниками. Двойное подшипниковое наведение является уникальной особенностью, которая помогает уменьшить динамическое осевое пересечение и вращение во время вибрационных испытаний для превосходной долговечности.

1.2 Катушка возбуждения

Двухмагнитная структура, низкая утечка магнитного потока, однородное магнитное поле.

1.3 Поверхность корпуса

Использование передовой технологии фосфатирования и автомобильной краски обеспечивает долговременный антикоррозийный и антикоррозийный эффект.

1.4 Охлаждение стола:

Используйте малошумные вентиляторы и улучшите структуру воздухозаборника корпуса стола. Катушка возбуждения использует воздуховод в виде пчелиных сот, а среднее магнитное кольцо использует двухслойный шунтирующий воздуховод. Принята новая конструкция воздуховода для усиления эффекта охлаждения.

2. Цифровой импульсный усилитель мощности серии LA

Цифровой импульсный усилитель мощности серии LA использует надежную технологию IGBT:

а. Высокая стабильность и надежность

б. Соответствует требованиям стандарта ЕС «CE»

в. Использование технологии умножения частоты синусоидального сигнала с широтно-импульсной модуляцией, отношение сигнал/шум усилителя мощности высокое.

г. Использование принципа работы импульсного источника питания, эффективность преобразования высока.

д. Использование технологии электронного автоматического распределения тока

е. Хорошие показатели безопасности.

3. Система сервозащиты

Полные функции защиты, включая перенапряжение в сети, пониженное напряжение, потерю фазы, логическую неисправность, прохождение силового модуля, перегрев, перегрузку по току на выходе, перенапряжение на выходе, привод питания, смещение платформы, температуру платформы, внешнюю блокировку и т. д.

4. Вертикальная расширительная платформа

Расширительная платформа обычно используется в качестве платформы для более крупных монтажных образцов и может быть квадратной или круглой или определяться пользователем. Чтобы уменьшить влияние динамических характеристик расширенной платформы, все расширенные платформы должны быть смоделированы и проанализированы на предмет их модальных частот. Эти расширенные платформы обычно отливаются из магниевого сплава и имеют прикрепленный демпфирующий материал.

5. Фотоэлектрическая система автоматического центрирования

Автоматически регулируйте положение подвижной катушки, чтобы поддерживать ее в сбалансированном состоянии. Система автоматического центрирования гарантирует, что подвижная катушка всегда центрируется во время загрузки и разгрузки.

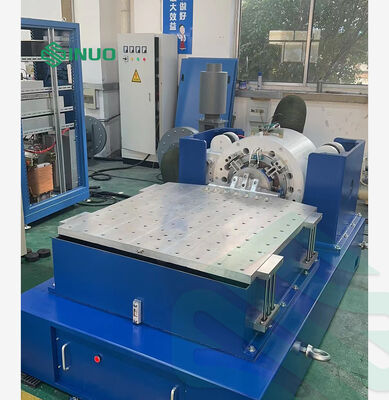

6. Горизонтальная направляющая

Конструкция горизонтальной направляющей отличается высокими опрокидывающими моментами и боковым ограничением. Эта концепция дизайна в сочетании со стандартной сборкой горизонтальной направляющей обеспечивает высокое динамическое ограничение момента, сохраняя при этом характеристики демпфирования направляющей масляной пленки. Горизонтальная направляющая состоит из направляющей пластины, соединителя, плиты из натурального гранита, основания горизонтальной направляющей и независимой подачи масла.

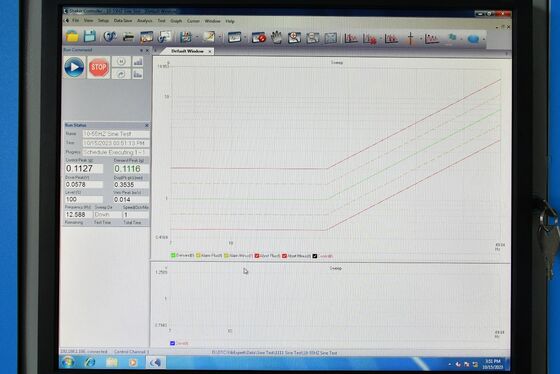

7. Цифровой виброконтроллер

Виброконтроллер использует передовую систему распределенной структуры. Управление с обратной связью осуществляется с помощью процессора DSP, а ПК не зависит от контура управления. Это обеспечивает своевременность и высокую эффективность системы управления. Он может своевременно и быстро реагировать на любые изменения в системе испытаний. Обеспечьте стабильность и высокую точность управления. Аппаратное обеспечение использует 32-битный процессор DSP с плавающей запятой с основной частотой до 300 МГц и АЦП/ЦАП с разрешением 24 бита. Технология малошумного проектирования с высокоточной цифровой фильтрацией с плавающей запятой и аппаратными схемами. Контроллер случайным образом управляет динамическим диапазоном, который больше 90 дБ, а отношение сигнал/шум больше 100 дБ.

Особенности

а. Высокая производительность и надежность

Управление с обратной связью осуществляется с помощью процессора DSP, а ПК не зависит от контура управления. Это обеспечивает своевременность и высокую эффективность системы управления. Он может своевременно и быстро реагировать на любые изменения в системе испытаний. Обеспечьте надежность и высокую точность управления. Все входные каналы имеют АЦП с разрешением 24 бита, малошумную конструкцию оборудования и встроенные аналоговые и цифровые фильтры против наложения спектров, что эффективно гарантирует высокую точность анализа.

б. Простота в эксплуатации

Прикладное программное обеспечение на базе Windows просто в эксплуатации и богато вспомогательными функциями. Мощный автоматический мастер системы и функция автоматической генерации отчетов об испытаниях упрощают повторяющиеся и скучные задачи испытаний. Настройки параметров испытаний богаты и строги, а интерфейс USB2.0 делает его более тесно и гармонично связанным с компьютером.

в. Мощные функции и гибкость

Виброконтроллер — это мощная платформа управления вибрацией, которая может выполнять несколько сложных задач. На одной и той же аппаратной платформе можно настроить различное прикладное программное обеспечение для выполнения различных задач анализа для удовлетворения ваших различных потребностей в тестировании и анализе. Контроллер имеет модульную конструкцию и может настраивать соответствующее оборудование и программное обеспечение в соответствии с различными потребностями пользователей для удовлетворения различных потребностей.

г. Безопасность испытаний

Контроллер обеспечивает маломасштабное управление сигналом, чтобы получить предварительный просмотр управления вибрацией системы. Этот метод помогает инженерам-испытателям заранее определить уровни шума. И иметь общее представление о передаточной функции и других характеристиках системы. Также имеются множественные проверки безопасности и настройки блокировки. Безопасность испытателей, объектов испытаний и оборудования вибростола гарантируется в максимальной степени. Если в системе возникнет неисправность, вы можете немедленно нажать встроенную клавишу завершения работы системы, чтобы завершить испытание.

д. Генерация отчетов об испытаниях

Он поддерживает быстрое создание отчетов об испытаниях в формате Word или PDF одним щелчком мыши. Вам нужно только нажать кнопку создания отчета, чтобы получить текущие результаты испытаний. От описания основной функции управления испытаниями до конкретных параметров настройки испытаний, от кривой целевого спектра управления до кривой временной и частотной области испытаний — все доступно. Вам удобно изменять и делать в соответствии с различными спецификациями отчетов об испытаниях. Его можно распечатать и просмотреть напрямую, а также отправить онлайн.

Основные технические параметры цифрового виброконтроллера
