Стандартные системы испытания вибрации батареи UN 38.3 с синусным, случайным и ударным испытанием

Стандартные системы испытания вибрации батареи UN 38.3 с синусным, случайным и ударным испытанием

Наименование марки:	Sinuo
Номер модели:	SN553- EV222VT50VC-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

синусная сила:

Пик 2200Kg.f

Шоковая сила:

Пиковая нагрузка 4400 кг.ф.

Максимум Ускорение:

100г

Максимум Смещение:

51 мм п-п

Максимальная скорость:

2,0 м/с

Метод охлаждения:

Воздушное охлаждение

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Оборудование для испытаний безопасности ISO 6469 электрическое

электрическое оборудование для испытаний безопасности 5000V

Тестер безопасности GB 38032 электрический

Описание продукта

Стандартные системы вибрационных испытаний батарей UN 38.3

Комплексные системы вибрационных испытаний, предназначенные для тестирования батарей в соответствии со стандартами UN 38.3, с возможностью проведения испытаний синусоидальной, случайной и ударной вибрации.

Применение продукта

Вибрационные испытания имитируют реальные условия окружающей среды путем возбуждения или воздействия ударов на компоненты и устройства. Наши системы широко применяются в различных отраслях промышленности, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Sinuo предоставляет комплексные решения для возбуждения и тестирования, которые подтверждают качество продукции в соответствии с международными стандартами, включая ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Параметры выбора вибростенда

Определенные заказчиком условия испытаний
Типы испытаний: синусоидальная развертка и случайная вибрация
Диапазон частотных характеристик: 2-5000 Гц
Формулы выбора: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Конфигурация оборудования

Компонент	Детали конфигурации	Количество
Корпус вибростола	Электромагнитный возбудитель A20S32	1 КОМПЛЕКТ
Устройство автоматического центрирования	Для подвижной катушки	1 КОМПЛЕКТ
Вентилятор охлаждения	B752 (включая глушитель)	1 КОМПЛЕКТ

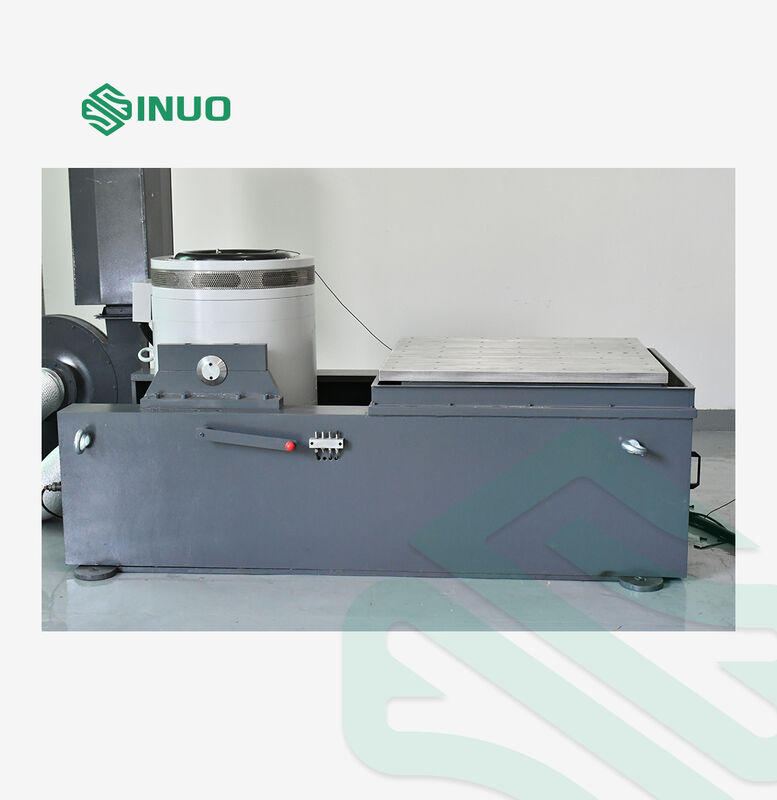

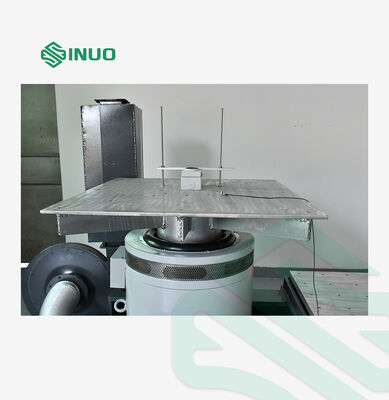

Вертикальный расширительный стол	VT50 (500×500 мм)	1 КОМПЛЕКТ
Цифровой импульсный усилитель мощности	Цифровой импульсный усилитель мощности LA-24K	1 КОМПЛЕКТ
Система сервозащиты	Полная система защиты	1 КОМПЛЕКТ
Питание возбуждения	Блок питания	1 КОМПЛЕКТ
Цифровой виброконтроллер	Цифровой виброконтроллер VCS-2	1 КОМПЛЕКТ
Датчик ускорения системы	Измерение ускорения	2 ШТ.
Программное обеспечение	Установочный компакт-диск	1 КОМПЛЕКТ
Контрольный компьютер	Компьютерная система	1 КОМПЛЕКТ
Аксессуары	Соединительные кабели/воздуховоды	1 КОМПЛЕКТ
Вспомогательные инструменты	Т-образный ключ, шестигранный ключ, отвертка и т. д.	1 КОМПЛЕКТ
Вибрирующий нажимной стержень	Зажим для нажимной планки	1 КОМПЛЕКТ

Технические характеристики

Электромагнитный возбудитель A20S32

Максимальное синусоидальное усилие возбуждения	2200 кгс пиковое
Максимальное усилие случайного возбуждения	2200 кгс среднеквадратичное
Максимальное усилие ударного возбуждения	4400 кгс пиковое
Диапазон частот	1～3000 Гц
Максимальное смещение	51 мм p-p
Максимальная скорость	2 м/с
Максимальное ускорение	100G (980 м/с²)
Первая резонансная частота	3200 Гц±5%
Максимальная нагрузка	400 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Ф340 мм
Вес подвижной катушки	22 кг
Винт на столе	17×M10
Утечка магнитного потока	<10 гаусс
Допустимый эксцентриковый момент	500 Нм
Размер оборудования	1080 ммД×920 ммШ×1050 ммВ (без вертикального расширительного стола)
Вес оборудования	1900 кг (без горизонтального стола)

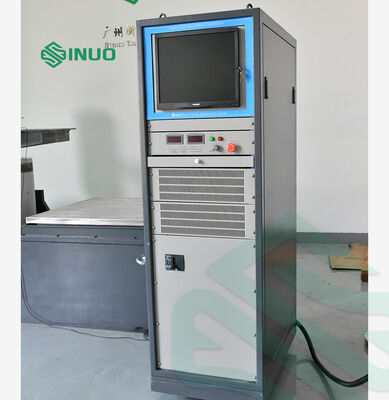

Цифровой импульсный усилитель мощности LA-24K

Выходная мощность	22 кВА
Выходное напряжение	100 В
Выходной ток	220 А
КПД усилителя	≥90%
Гармонические искажения	0,5% THD при 500 Гц
Отношение сигнал/шум	>75 дБ
Диапазон входного сигнала	±10 В пиковое
Стабильность выходного постоянного тока	<5 мВ пост. тока
Размер усилителя	Ш910 мм×Г610 мм×В1150 мм
Вес усилителя	470 кг

Цифровой виброконтроллер VCS-2

Аппаратная конфигурация	2 одновременных входных канала, 1 выходной канал
Функциональный модуль управления	Синусоидальный, случайный, классический удар
Контрольный компьютер	17-дюймовый оригинальный компьютер с ЖК-монитором, Windows 10
Программное обеспечение	Китайский/английский режим работы, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частот, автоматическая генерация отчета WORD
Системный ускоритель C04A07	Диапазон частот: 1-12000 Гц, Чувствительность: 50 мВ/г, Диапазон температур: -24~250°C

Компоненты и особенности системы

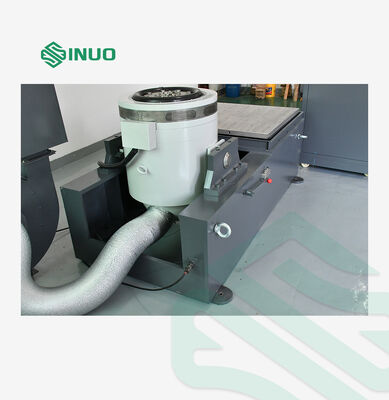

Корпус вибростола

Подвижная катушка: Отлита и обработана вручную с оптико-электронной системой поддержки нагрузки и осевым направлением с двумя подшипниками для превосходной долговечности
Катушка возбуждения: Двухмагнитная схема с низкой утечкой магнитного потока и однородным магнитным полем
Поверхность корпуса: Улучшенная фосфатирующая обработка и технология автомобильной покраски для длительной износостойкости и устойчивости к ржавчине
Охлаждение стола: Малошумные вентиляторы с улучшенной конструкцией воздухозаборника, сотовый воздуховод для катушки возбуждения и двухслойный шунтирующий воздуховод для среднего магнитного кольца

Цифровой импульсный усилитель мощности LA

Высокая стабильность и надежность с использованием технологии MOSFET или IGBT
Соответствует стандартам ЕС "CE"
Высокое отношение сигнал/шум с использованием синусоидальной частотной модуляции ширины импульса
Высокая эффективность преобразования с использованием технологии импульсного источника питания
Технология электронного автоматического распределения тока
Отличные показатели безопасности

Особенности цифрового виброконтроллера

Высокая производительность: 32-разрядный процессор DSP с плавающей запятой с частотой 300 МГц и разрешением 24 бит АЦП/ЦАП
Удобство для пользователя: Программное обеспечение для Windows с автоматическим мастером и генерацией отчетов об испытаниях
Гибкость: Модульная конструкция, поддерживающая несколько задач анализа и конфигураций
Безопасность: Множественные проверки безопасности, настройки блокировки и аварийное завершение работы
Отчетность: Генерация отчетов Word или PDF одним щелчком мыши с исчерпывающими данными

Технические параметры контроллера

Характеристики входного канала

Количество входных каналов	2 одновременных входных канала
Тип входного сигнала	Напряжение/заряд
Входное сопротивление	>110 кΩ
Максимальный диапазон входного напряжения	±10 В
Максимальный диапазон входного заряда	±10000 пК
Отношение сигнал/шум	>100 дБ
Фильтр	160 дБ/октава аналоговый фильтр
Аналого-цифровой преобразователь (АЦП)	Разрешение 24 бита, Динамический диапазон: 114 дБ, Максимальная частота дискретизации 192 кГц

Характеристики выходного канала

Количество выходных каналов	1 выходной канал
Тип выходного сигнала	Сигнал напряжения
Выходное сопротивление	<30Ω
Максимальный диапазон выходного напряжения	±10 В
Максимальный выходной ток	100 мА
Точность амплитуды	2 мВ
Гармонические искажения	<-95 дБн
Фильтр	60 дБ/октава аналоговый фильтр

Функциональные возможности контроллера

Случайное управление

Вывод случайного сигнала по Гауссу с эквализацией передаточной функции для управления в замкнутом контуре в реальном времени. Диапазон частот: 0-4800 Гц (расширяемый до 18750 Гц) с диапазоном мощности управления >90 дБ.

Синусоидальное управление

Высококачественные синусоидальные сигналы и сигналы синусоидальной развертки с управлением амплитудой. Диапазон частот: 1 Гц-5000 Гц (расширяемый до 10000 Гц) с гармоническими искажениями <-100 дБ.

Классический удар

Поддерживает полусинусоидальную волну, колоколообразную волну, прямоугольную волну, трапециевидную волну и различные пилообразные формы волны. Длительность импульса от 0,5 до 3000 мс, соответствует стандартам MIL-STD-810 и ISO.

Примечание по загрузке оборудования: Эта система весит более одной тонны. Заказчики должны подготовить соответствующие инструменты и оборудование для разгрузки для установки.
