ASTM 100G высокоточная вибрационная испытательная система с двумя каналами входа

ASTM 100G высокоточная вибрационная испытательная система с двумя каналами входа

Наименование марки:	Sinuo
Номер модели:	SN553-EV211VT30VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Максимум. синусоидальная сила:

Пик 1000 кг.ф

Максимум Смещение:

51 мм п-п

Максимум Ускорение:

100г

Полезная нагрузка:

300 кг

Вертикальный расширительный стол:

300 мм*300 мм

Программное обеспечение:

Синусный, случайный, классический шок

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

электрическое оборудование для испытаний безопасности 6000V

оборудование для испытаний безопасности 5000V 40mA электрическое

Пассажирский корабль ISO 6469 электрический

Описание продукта

ASTM 100G высокоточная вибрационная испытательная система с двумя каналами входа

Система испытаний вибрации ASTM 100G обеспечивает высокоточные вибрационные испытания с 2-канальной возможностью ввода, предназначенные для строгих промышленных испытаний.

Применение продукции

Вибрационное тестирование оценивает, как компоненты и устройства реагируют в реальной среде, подвергая их контролируемому возбуждению или шоку.Эта система обслуживает широкий спектр промышленных приложений, включая платы с электрическими цепями., самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Sinuo предоставляет комплексные решения для возбуждения и тестирования, которые соответствуют национальным и международным стандартам, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Спецификации испытаний вибрации

Типы испытаний: прочесывание синуса, случайный, ударный
Диапазон частотной реакции: 1-3300 Гц
Формула отбора: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2, D = A / 0,002F2, F = M ((kg) × A ((g)

Конфигурация оборудования

Компонент	Конфигурация	Количество
Корпус вибрационного стола	генератор электромагнитного возбуждения A11S24	1 SET
Система охлаждения	B402 Охлаждающий вентилятор (включая глушитель)	1 SET
Вертикальная таблица	VT30 Вертикальная таблица расширения (300 мм*300 мм)	1 SET
Система централизации	Автоматическая система централизации для динамической катушки	1 SET
Усилители мощности	цифровой усилитель коммутационной мощности LA10K	1 SET
Система защиты	Система сервозащиты	1 SET
Электрическое питание	Электрическое питание для возбуждения	1 SET
Контроллер	Главный двигатель с цифровым контроллером вибрации	1 SET
Датчики	Датчик ускорения системы	1 шт.
Компьютерная система	Компьютер управления, дискотека установки программного обеспечения управления	1 SET
Аксессуары	Расширенные соединительные кабели/воздушные трубы	1 SET
Документация	Инструкции по эксплуатации, отчеты об инспекции, сертификаты, руководства по техническому обслуживанию	1 SET
Инструменты	Аксессуары	1 SET
Установка	Вибрирующая стержня давления/сцепка с штангой давления	1 SET

Технические параметры

A11S24 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения:Пик 1000 кг.ф

Максимальная случайная возбуждающая сила:1000 кг.ф рм

Максимальная сила возбуждения при ударе:Пик 2000 кг.ф

Диапазон частот:1 ‰ 3300 Гц

Максимальное смещение:51 мм п-п

Максимальная скорость:2.0 м/с

Максимальное ускорение:100 г

Частота резонанса первого порядка:2500 Гц±5%

Полезная нагрузка:300 кг

Частота вибрационной изоляции:20,5 Гц

Диаметр движущейся катушки:Ф240 мм

Масса электропривода:11 кг

Винт на столе:17×M10

Утечка потока:< 1 мТ (10 гаусов)

Допустимый эксцентрический момент:500 Н.м.

Размер оборудования:915ммx740ммx785мм (кроме расширенного стола)

Масса оборудования:880 кг (без горизонтального слайд-таблицы)

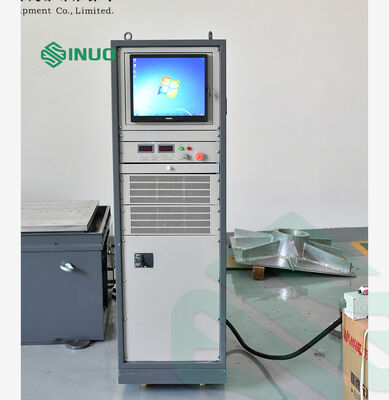

LA10K цифровой усилитель коммутационной мощности

Выходная мощность:12 кВА

Выходное напряжение:120 В

Выходной ток:100А

SNR:> 65 дБ

Размер усилителя:600 мм х 900 мм х 1130 мм

Система сервозащиты

Всеобъемлющие функции защиты, включая температуру, давление ветра, перенапряжение, перенапряжение, перенапряжение, перенапряжение, входное перенапряжение, наружную неисправность, источник питания управления, ошибку логики,и потеря фазы ввода.

Цифровой вибрационный контроллер VCS-2

Конфигурация оборудования:2 входных канала, 1 выходный канал

Модуль функции управления:Синус, случайный, классический шок

Управляющий компьютер:Оригинальный компьютер марки с 17-дюймовым ЖК-монитором, клавиатурой/оптической мышью

Программное обеспечениеАнглийский язык, анализ временного и частотного доменов, источник сигнала, анализ синусовой частоты, автоматическое создание отчетов об испытаниях WORD

Операционная системаWindows 10

Датчик ускорения LTE:Диапазон частот: 1-7000 Гц, чувствительность: 30 пc/g, диапазон температур: -40 - 180°C

VT30 Таблица вертикального расширения

Материал:Сплав магния, поверхностно твердый анодированный

Размер стола:300 мм × 300 мм

Фиксированное отверстие:Свинцовый рукав из нержавеющей стали M8

Предельная частота использования:Синус 2000 Гц, случайный 2000 Гц

Вес:Около 9 кг.

B402 Охлаждающий вентилятор (включая глушитель)

Мощность вентилятора:4 кВт

Поток:18 м3/мин

Электрические требования

Силовое питание:Трехфазный 380В/50Гц, 25 КВА

Сжатый воздух:00,6 МПа

Сопротивление на земле:≤4Ω

Компоненты и функции системы

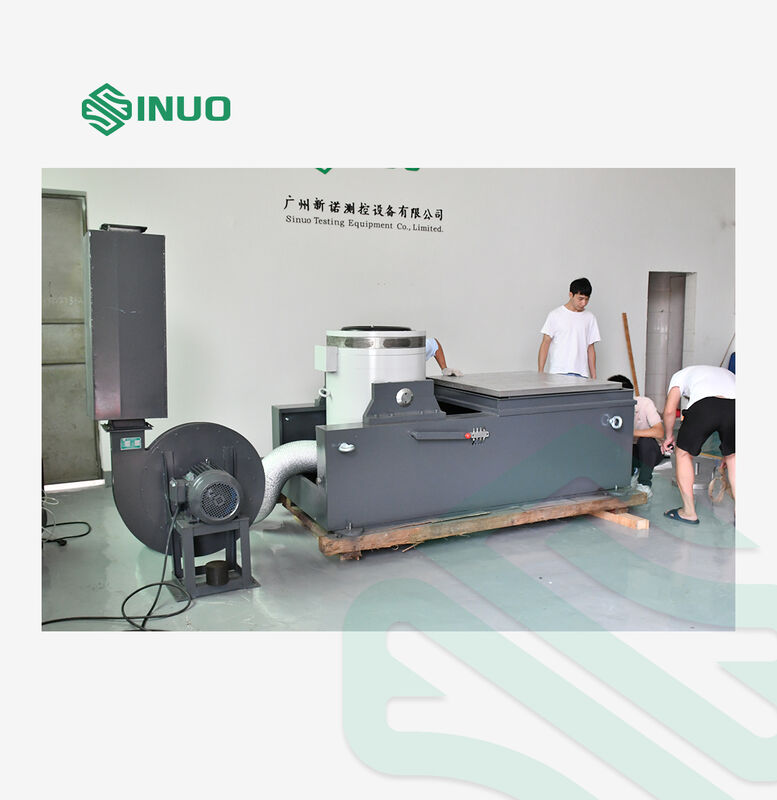

1. Корпус вибрационного стола

Особенности: литые и ручно обработанные движущиеся катушки, оптоэлектронная система поддержки нагрузки и двойное подшипниковое осевое направление для повышенной долговечности и снижения динамического осевого пересечения во время испытаний.

Структура двойной магнитной цепи с низкой утечкой потока и равномерным магнитным полем
Продвинутая технология фосфатирования и автомобильной краски для долгосрочной износостойкости и ржавчины
Улучшенное охлаждение с помощью низкошумных вентиляторов, конструкции воздушного канала с медом и двойного слоя шанта воздушного канала

2. LA Digital Switching Power Amplifier (цифровой коммутаторный усилитель мощности)

Надежная технология IGBT, отвечающая стандартам ЕС "CE"
Высокая стабильность и надежность с синусоидной модуляцией ширины импульса при умножении частоты
Высокая эффективность преобразования с использованием принципов переключения источника питания
Технология электронного автоматического совместного использования тока
Отличные показатели безопасности

3Сервозащитная система

Полные функции защиты, включая перенапряжение электрической сети, перенапряжение, фазовые потери, логические сбои, пропускный модуль питания, перенапряжение, перенапряжение, перенапряжение,мощность привода, перемещение платформы, температура платформы и внешнее блокирование.

4Вертикальная платформа расширения

Отливка из магниевого сплава с амортизирующим материалом, предназначенная для больших образцов установки.Все расширительные платформы моделируются и анализируются на модальные частоты, чтобы минимизировать влияние на динамические характеристики.

5Фотоэлектрическая автоматическая система централизации

Автоматически регулирует положение движущейся катушки для поддержания сбалансированного состояния во время загрузки и разгрузки.

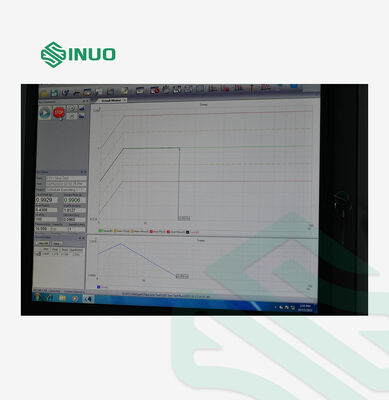

6Цифровой вибрационный контроллер

Передовая система распределенной структуры с управлением замкнутым циклом, реализованная DSP-процессором, обеспечивающая реакцию в режиме реального времени и высокую эффективность.

Высокая производительность:32-разрядный процессор DSP с плавающей запятой (300MHz), 24-разрядный разрешение ADC/DAC, динамический диапазон > 90dB, SNR > 100dB
Легкая операция:Программное обеспечение на базе Windows с автоматическим мастером и созданием отчетов о испытаниях
Гибкая конфигурация:Модульная конструкция, позволяющая настраивать аппаратное и программное обеспечение
Безопасность испытаний:Многочисленные проверки безопасности, настройки блокировки и экстренное прекращение
Отчет:Появление отчетов о тестах Word или PDF с полными данными одним щелчком мыши

Функциональные возможности контроллера

Случайный контроль

Использует уравнение функций передачи с случайными гауссианскими сигналами для управления многоканальным замкнутым циклом в режиме реального времени..

Диапазон частот:0~4680 Гц (расширяется до 18750 Гц)

Решение:100, 200, 400, 800, 1600, 3200 спектральных линий

Диапазон мощности управления:> 90 дБ

Стратегия контроля:Одноканальное управление, средневзвешенная величина, максимальное значение, минимальное значение

Контроль синуса

Предоставляет высококачественные синусовые и синусовые сигналы с точным контролем амплитуды, настройками пребывания и гибкими опциями частотного просмотра.

Диапазон частот:1 Hz ~ 4680 Hz (расширяется до 10000 Hz)

Время закрытого цикла:5 мС

Гармоническое искажение:< 100 дБ

Режимы частотного просмотра:Линейное (0~6000 Гц/мин), логарифмическое (0~100 Окт/мин)

Направление просмотра:Вверх, вниз.

Классический шок

Поддерживает различные типы форм волн, включая полусинусную волну, колокольчиковую волну, прямоугольную волну, трапецидовую волну, волновую волну и треугольную волну с определёнными пользователем параметрами импульса.

Продолжительность импульса:0от 0,5 до 3000 мС

Максимальная пропускная способность анализа:22000 Гц

Размер кадра:До 16384

Соответствие стандартам:MIL-STD-810, стандарты ISO, пределы управления прерываниями, определяемые пользователем
