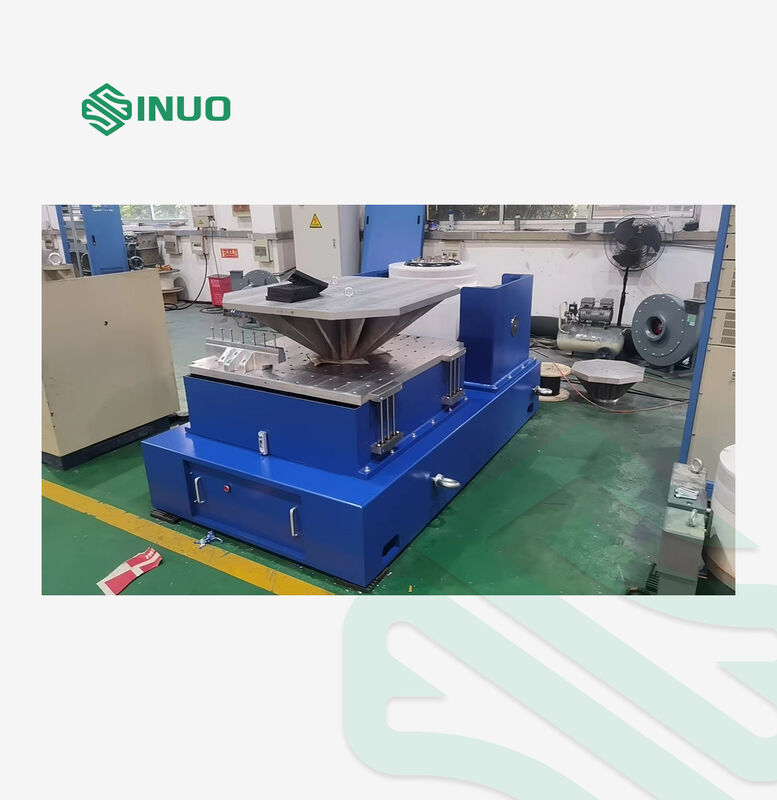

ASTM D 4728 Случайная вибрационная испытательная машина с силой 1000 kg.f

Проект

Инструкции по настройке

Количество

Корпус вибрационного стола

VG1000-76 генератор электромагнитного возбуждения

1 SET

Автоматическое устройство управления центром для перемещения катушки

1 SET

Вентилятор охлаждения BL-1000 (включая глушитель)

1 SET

VT60 Вертикальная таблица расширения (600×600 мм)

1 SET

HG60 Горизонтальная пленка для масляного пленки (600×600 мм)

1 SET

Дигитальный усилитель коммутационной мощности

Усилитель мощности SA103 (включая систему питания магнитным полем)

1 SET

Система сервозащиты

1 SET

Электрическое питание для возбуждения

1 SET

Дигитальный вибрационный контроллер

Цифровой вибрационный контроллер VCSusb-2

(включая программное обеспечение и функции использования)

2 SET

Ускоритель (включает 7-метровый низкошумный кабель BNC-M5)

2 ПКС

Диск установки программного обеспечения

1 SET

Управляющий компьютер

1 SET

VG1000-76 параметры генератора электромагнитного возбуждения

Максимальная синусоидальная сила возбуждения

Пик 1000 кг.ф

Максимальная случайная возбуждающая сила

1000 кг.ф. р.м.

Максимальная сила возбуждения при ударе

Пик 2000 кг.ф

Диапазон частот

1 ‰ 2900 Гц

максимальное смещение

76 мм п-п

Максимальная скорость

10,8 м/с

максимальное ускорение

82G (800 м/с)²)

Соотношение между максимальной нагрузкой и ускорением: F=M.A (синус)

5G

10G

20G

30 г

188 кг

88 кг

38 кг

21 кг

Частота резонанса первого порядка

3200 Гц±5%

Полезная нагрузка M1+M2

300 кг

Частота вибрационной изоляции

20,5 Гц

Диаметр движущейся катушки

Ф240 мм

Масса движущейся катушки

14 кг

Номинальный эксцентрический момент

350.N.M.

Винт на столе.

16×M10

Утечка потока

< 10 гауссов

Допустимый эксцентрический момент

300 Н.м.

Размер оборудования

945 мм × 720 мм × 784 мм

Масса оборудования

1000 кг

LA-12K цифровой усилитель коммутационной мощности

Выходная мощность

12КВА

Выходное напряжение

100V

Выходной ток

120А

Эффективность усилителя

≥ 90%

Общее гармоническое искажение (THD)

< 1,0%

Уровень включения и выключения

58КГц

Текущая резолюция

0.1А

SNR

≥65ДБ

Nоааа

≤ 70 дБ

Степень дисбаланса при выравнивании параллельного тока

≤ 3%

Текущий пороговый фактор

≥3σ

FОтвет на запрос

DC-5000Hz ±3dB

10-3000 Гц ± 1 дБ

Прибыль IF

≥ 80

Стабильность постоянного тока

< 0,1%

Размер усилителя

650 ммЛ×920 ммД×1700 ммГ

Вес

400 кг

Система сервозащиты

Функция

Температура, давление ветра, перенапряжение, перенапряжение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание управления, логическая ошибка, потеря фазы ввода

Цифровой контроллер вибрации VCSusb-2

Конфигурация оборудования

2 одновременных входных канала, 1 выходный канал

Модуль функции управления

Синус, случайный

Управляющий компьютер

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port.and 4 USB port / Microsoft Windows 10/8 OS)

Microsoft Word / Excel и Adobe Acrobat рекомендуются в качестве редакторов отчетов о тестах ((опции)

Программа

Он может автоматически генерировать отчеты о тестах WORD. Он может отображать,хранить сигналы и данные, устанавливать параметры испытаний и анализировать функции.

Ускоритель системы

Модель: LAB24110

Диапазон частот: 1-5000 Гц

Чувствительность: 30 +/- 10% pC/g

Температурный диапазон: от -40 до 160°С

Содержит 2PCS 7M длинный ПВХ "BNC-M5" низкий шум кабеля

VT60 вертикальная таблица расширения

Материал

Сплав магния, поверхностно закаленный

Размер стола

600 мм × 600 мм × 200 мм

Фиксированное отверстие

Свинцовый рукав M10 из нержавеющей стали, прочный и износостойкий

Частота использования верхней границы

2000 Гц

Вес

55 кг.

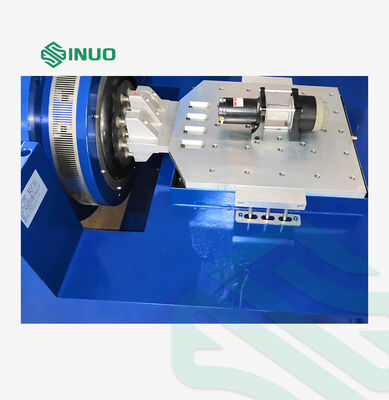

HG60 горизонтальный слайд-стол с масляной пленкой

Материал

Сплав магния, поверхностно закаленный

Размер стола

600×600

Фиксированное отверстие

Свинцовый рукав M10 из нержавеющей стали, прочный и износостойкий

Частота использования верхней границы

2000 Гц

Вес

55 кг.

BL 1000 охлаждающий вентилятор

Мощность вентилятора

4 кВт (5 л.с.)

Давление воздуха

00,0034 МПа

Скорость потока

00,33 м/с3

Electrical requirements электрические требования

Электрическое питание

3-фазный переменный ток 380В/50Гц 22 KW

Необходимый сжатый воздух

00,7 МПа

Температура испытательной комнаты

0~40°C

Влажность в испытательной комнате

0-85%, без конденсации
