Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная

Наименование марки:	Sinuo
Номер модели:	SNQC1002H
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	1 набор/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Прикладной стандарт:

DIN 75220 и etc.

Спектральная длина волны:

290-2450nm опционное

Зона облучением:

1500×1500mm

Расстояние облучением:

200-1200mm (фиксированный)

Средняя интенсивность облучением:

1050W / m2

Работая комнатная температура:

-30 ℃ | ℃ 85

Датчик радиации:

1 набор

Условие гарантии:

один год

Упаковывая детали:

Другой

Поставка способности:

1 набор/месяц

Выделить:

камера теста симуляции evse солнечная

Камера теста симуляции электротранспорта солнечная

Оборудование для испытаний ev DIN75220

Описание продукта

Камера теста лампы галоида солнечного излучения электротранспорта DIN 75220

Исполненные стандарты & статьи

DIN 75220: «Старея компоненты автомобиля в солнечных блоках симуляции»

ISO9060: 2007 «солнечные энерги-спецификация и классификаций аппаратур для измерять полусферическое солнечное и прямую солнечную радиацию»

ISO 12097-2: «Компонент-часть 2 корабл-воздушной подушки дороги: Испытывать модулей воздушной подушки»

Технические параметры

Рабочие размеры: D×W×H		2500×2500×2500MM
Внешние размеры: D×W×H		4100X3100X3000MM
Сила (kw)		13KW
Представление	Диапазон температур	Работая комнатная температура: -30 ℃ \| ℃ 85 (темный цикл)
	Ряд влажности	1. Освещать цикл: 10 \| RH 60% 2. ряд влажности темного цикла: до 100% 3. точность влажности: ± 5% ≤
	Спектральная длина волны	290-2450nm опционное
	Интенсивность радиации лампы	1050W/m2 accuracy≦±0.01W/m2
	Сила трубки лампы	2.5KW (с воздушным охлаждением полностью солнечная лампа) x 4 галоида металла спектра
	Сила лампы полная	10KW, продолжительность жизни: 1000 часов
	Температура классн классного	Ряд управлением BST: ℃ 80 (регулируемое) Ряд управлением BPT: ℃ 80 (регулируемое)
	Расстояние от центра дуги, который нужно попробовать	1200mm, эффективное ≥ 3000cm2 зоны выдержки
	Шкаф образца	1200X1200MM
	Ряд точности	Точность устанавливать/индикации: ℃ температуры 0,1, RH влажности 1%
	Датчик температуры и влажности	Платина resistance.PT100Ω/MV
	Система отопления	Полно - независимая система, электронагреватель сплава никел-хромия
	Система Humidification	Внешний тип изоляции, полностью увлажнитель нержавеющей стали мелкий поверхностный испарительный
	Температура классн классного	Биметаллический термометр классн классного
	Регулятор температуры	Примите экран касания цвета Сименс и немецкое управление модуля PLC Сименс
	Циркуляторная система	Температур-устойчивый и малошумный мотор кондиционирования воздуха. колесо ветра Мульти-лезвия центробежное
Материал	Наружный материал камеры	Высококачественная стальная пластина углерода, phosphating линия обработка электростатической нержавеющей стали обработка/SUS304 брызг штейновая волосяного покрова
	Внутренний материал камеры	Плита высококачественной нержавеющей стали SUS304 ровная
	Материал шкафа образца	Высококачественный бар нержавеющей стали SUS304
	Изоляция дверной рамы	Повсюду прокладка запечатывания двери силиконовой резины температуры старея
Количество шкафов образца		Число образцов 16, согласно температуре классн классного и датчику облучением
Глаз Солнца		Умная система петли индукции облучением с немецким обломоком. Автоматически исправьте устанавливая значение интенсивности облучением. Сопротивление высокотемпературной и высокой влажности; раковина сделана из материала 304.
Стандартная конфигурация		1 набор окон стекла анти--радиации, 4 ламп
Предохранение от безопасности		Защита электрической утечки, короткого замыкания, над температурой, нехватка воды, мотор перегревает, сверх настоящий
Электропитание		Система 5-провода 50±0.5Hz AC380V±10% трехфазная
Температура окружающей среды пользы		5℃~+30℃ ≤85%RH

Обзор оборудования

Осветительная установка

Система составлена умной поставки контрольных полномочий, оптимизированного дизайна ламп галоида снабжения жилищем лампы рефлектора, металла Osram 2500W, шкафа, метра освещённости, etc. она может совершенно сымитировать окружающую среду облучением солнечного света под различными условиями. Соединенный с экологическими факторами как температура, влажность, дождь, и снег, она использована для того чтобы оценить удар прямой солнечной радиации по образцу теста (термальный, механический, химический, электрический, etc.), и может также быть использована для того чтобы показать взаимное взаимодействие между различными материалами в компонентном влиянии. Имитационную систему солнечного света можно использовать самостоятельно для испытывать электроники, материалов, и частей теста небольш-тома. Множественные наборы систем можно также совместить в светлый массив через профессиональные дизайн и план, который использован для теста автомобилей, тележек, фотовольтайческих модулей, даже поездов и самолетов.

Умное электропитание (EPS):

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 0

1) Модуль силы использует высокопроизводительное MCU как ядр контроля, и высокоточный алгоритм векторного управления обеспечивает стабилизированный выход энергии, так, что яркость лампы будет зафиксирована и не повлияна на напряжением на сетке и охлаждать входного сигнала.

2) Оно может осуществить регулировку выхода 20% до 100% stepless, общее тепловыделение небольшое, и оно имеет множественные методы контроля и связи.

Дисплей	Дисплей интерфейса деятельности	Побежали состояние	Смогите контролировать напряжение тока выхода и течение выхода, установило силу температуры и температуру модуля, etc.
		Устанавливать параметров	Уместные значения параметра могут быть гибко установили согласно фактическим требованиям
Функции защиты/сигнала тревоги			Перегрузки по току, перенапряжение, недонапряжение, перегревают, короткое замыкание, внутренний отказ хранения, etc.
Окрестности	Температура окружающей среды		-10℃ к +50℃ (никакое замораживание)
	Окружающая влажность		Меньше чем 90% (никакой заморозок)
	Окружая окружающая среда		Крытый (отсутствие сразу солнечного света, отсутствие корозии, отсутствие огнеопасного газа, отсутствие тумана масла, отсутствие пыли, etc.)
	Высота		Меньше чем 1000m

3) Управление электропитания может контролировать состояние лампы в реальное временя во время освещая процесса и делать соответствуя предупреждения. Если освещение неудачно, то оно остановит освещение и передаст подсказка сигнала тревоги когда оно превысит некоторую задержку, избегая опасной обстановки неудачного освещения в течение длительного времени для поддержания высокого напряжения.

Шкаф:

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 1

Модульный дизайн электропитания, с общим шкафом, с преимуществами небольшого следа ноги, ясные линии, удобное соединение; электропитание можно поместить в общем шкафе для унифицированного контроля, обеспечивает соответствуя протокол интерфейса связи в систему управления коробки теста, и использует экран касания для местного контроля системы и деятельности, точности контроля: ≤5%.

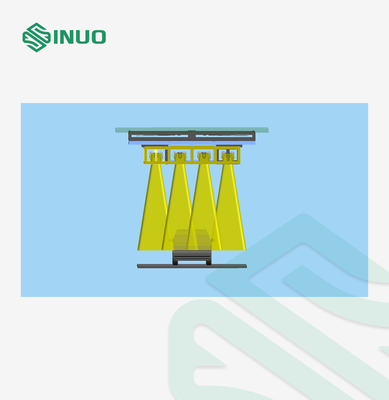

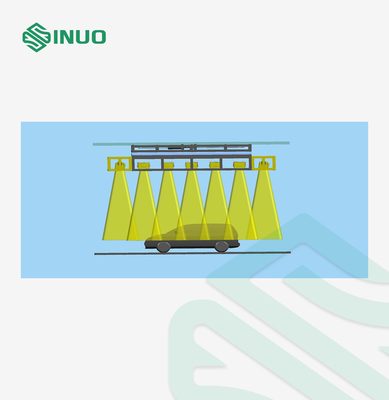

Симуляция солнечного света:

Итог 98 наборов источников света, каждый набор источников света оборудован с поставкой контрольных полномочий EPS, которая может контролировать электропитание каждого источника света отдельно.

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 2

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 3

Полный спектр: +/- 10%, в пределах высоты 1m.

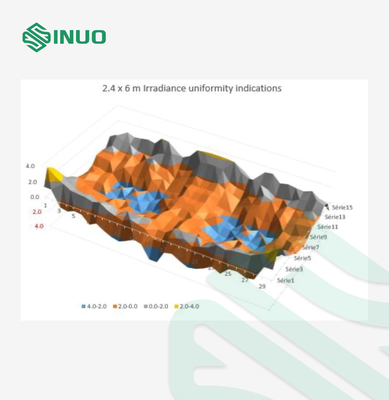

После симуляции, единообразие симуляции освещать симуляцию о ± 5%, более лучшем чем требование ± 10.
Для деталей, см. следовать диаграмму вычисления симуляции:

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 4

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 5

Система управления:

Освещая имитационная система принимает режим регулирования по замкнутому циклу, оборудованный с датчик освещением высоко-чувствительности KIPP & ZONEN SMP10 который соотвествует ISO 9060 двухуровневый. Через этот датчик, интенсивность света измеренной поверхности собрана в реальное временя. Система управления автоматически регулирует выход энергии согласно отступлению между установленным значением и собранным значением, для обеспечения стабильности света повсеместно в тест.

Преимущества:

Широкая оперативная среда

В виду того что никакие электронные блоки лампы стартера в рефлекторе осветительной установки, система имеет очень широкие температуру и рабочий диапазон влажности (диапазон температур -100 ℃ ℃ -200, ряд влажности 0-98%).

Высокий уровень безопасности

Потому что лихтер установлен в умное электропитание, умное электропитание может контролировать напряжение тока работы и течение лампы металла галоидной в реальное временя., для обеспечения что электропитание автоматически остановлено когда лампа повернута и лампа не возбуждена, и данные по сигнала тревоги даются. К тому же, прибору не нужно быть discharged после пользы, избежать нерадивой деятельности высоковольтного удара током.

Приходит с алгоритмом цепи регулятора напряжения тока САМЦА ОЛЕНЯ и векторного управления силы контролировать выход, эффективное избежание явления светлого вымирания причиненного зыбкост решетки. С сигналом тревоги недостатка и автоматической защитой, никакое напряжение тока на конце выхода когда свет.

Хорошая стабильность

Приходит с цепью регулятора напряжения тока САМЦА ОЛЕНЯ, которая может работать на AC340V | 440V; Система управления проконтролирована алгоритмом векторного управления силы для обеспечения что сила выхода постоянн и регулируема; с автоматическими функциями компенсации как компенсация извлечения воздуха, контроль в реальном времени ненормальностей и автоматическое регулирование, независимо от качаний напряжения и зыбкост температуры окружающей среды, энергия выхода все еще постоянн; всестороннее предохранение от безопасности: предохранение от ошибки параметра лампы, предохранение от разъединения лампы, предохранение от короткого замыкания лампы, etc.; используя немецкое Сименс IGBT, японское магнитное ядр, американец MCU. (Смогите работать на ℃ 100); все оборудование проходило 100% функциональный испытывать и испытывать процесса старения.

Широкий ряд регулировки

Управление микрокомпьютера, с автоматическими функциями компенсации как компенсация вентиляции, контроль в реальном времени ненормальностей и автоматическое регулирование, так, что система будет иметь способность отрегулировать от энергии -100% 10% stepless. С линейным выходом контроля и прямоугольной волны, наибольшая мощность достигана, независимо от качаний напряжения и зыбкост температуры окружающей среды, энергия выхода все еще постоянн.

1. Имитационная система солнечного света

Эта испытательная система состоит из итога 98 блоков симуляции солнечного света (14 × 7). Каждый блок симуляции солнечного света имеет такую же силу и 4KW. Специфическое распределение следующим образом:

Спектральный регион	Ширина полосы частот (nm)	Радиация (% итога)	Допуск Минута	Допуск Макс	Irradiance (² W/m)	Спектральный регион Irradiance (² W/m)
UVB	280 до 320	0,5	0,3	0,7	5,6	5,6
UVA	320 до 360	2,4	1,8	3	26,9	62,7
UVA	360 до 400	3,2	2,4	4,4	35,8	62,7
VIS	400 до 520	17,9	16,1	19,7	200,5	580,2
	520 до 640	16,6	14,9	18,3	185,9
	640 до 800	17,3	12,8	19	193,8
Инфракрасн	800 до 3000	42,1	33,7	50,5	471,5	471,5
Итог					1120	1120

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 6

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 7

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 8

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 9

2. Полезная площадь облучения: 1500×1500mm

3. Расстояние облучением: 1200mm (фиксированный)

4. Средняя интенсивность облучением: 1050W/m2

(Непрерывно регулируемый в пределах 600-1200W/m2, точность модуляции не больше чем 50W/m2. Смогите быть использовано для экспериментов по низко-облучением 200W/m2. Сбор к EPS бесконечно регулируем внутри ряд 50% -100%, для эксперимента низко-облучения 200W, решетка должна быть увеличена, и интенсивность радиации быть проконтролирована через тариф передачи решетки (60%, 80% 2 спецификации), так, что интенсивность света сможет достигнуть 200W/m2).

5. Светлая поддержка

Поддержка лампы сделана промышленных алюминиевых профилей.

Абажур сделан из алюминиевого сплава магния.

4 набора стоек лампы установленных на поддержку лампы. Стойки лампы разделены в 2 горизонтальных строки, 4 трубки лампы в каждой строке, и каждый шарик 2500W. Расстояние между фронтом, заднее, левые, и право трубки лампы 1200MM, и каждой электрической лампочкой имеют независимое управление переключателя. План электрической лампочки показан в диаграммах. Ряд регулировки силы лампы stepless регулировка внутри ряд 10% к 100%, полная сила лампы 10KW.

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 10

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 11

6. Датчик интенсивности света

3 датчика интенсивности света использованы для того чтобы измерить излучающую силу внутри с ² m.
Датчик интенсивности света устойчив к высоким температурам и может быть установлен на корабль в течении методики проверки.
Датчик интенсивности света оборудован с высоко-температур-устойчивым 10 m длинным соединяясь кабелем.
Датчик интенсивности света соединен и отключен в распределительной коробке.

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 12

Интенсивность галоидной лампы металла можно отрегулировать до 50% EPS. Если тест низко-облучением необходим, то он может быть достиган путем поворачивать источник света.

² 1120 W/m электрически затемняющ все лампы ДАЛЬШЕ
² 1040 W/m электрически затемняющ все лампы ДАЛЬШЕ
² 915 W/m электрически затемняющ все лампы ДАЛЬШЕ
² 730 W/m электрически затемняющ все лампы ДАЛЬШЕ
² 505 W/m электрически затемняющ половина ламп ДАЛЬШЕ
² 270 W/m электрически затемняющ половина ламп ДАЛЬШЕ

² 55 W/m не возможное

Единообразие
В границах 600-1200W/² m, единообразие в пределах эффективной зоны облучением чем 10%. Когда тест низко-облучением выполнен, требования к единообразия необходимы. Метод теста единообразия: разделите эффективную зону 4000x6000mm облучением в 384 квадрата, зона каждого квадрата 250x250mm, место радиометр в центре каждого квадрата.

7. Освещать режим контроля

Режим автоматического управления через обратную связь интенсивности света, также можно вручную отрегулировать к необходимой интенсивности, и имеет функцию сигнала тревоги/стопа когда измеренное значение параметра превышает предел.

8. Технические данные

Температурная амплитуда рабочей температуры системы: -20 ° c к + 60 ° c
Диапазон температур хранения системы: -40 ° c к + 60 ° c
Зона облучением: 1200 mm x5000 mm
Сила облучением: 1200 с максимумом ² m на самолете ссылки
Расстояние облучением: Шарик регулируем от 200-1200mm от самолета ссылки.
Управление интенсивности облучением: 10% | 100%
Единообразие: поверхность ссылки ± 10%
Датчик интенсивности света: итог 1 набора

Оборудованный с компьютером (промышленный компьютер)

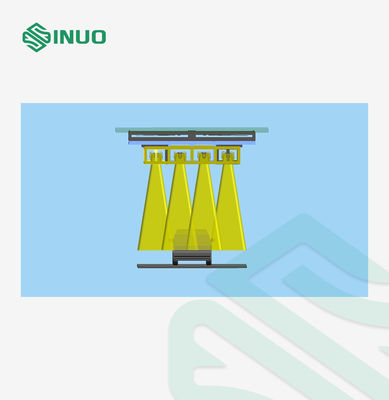

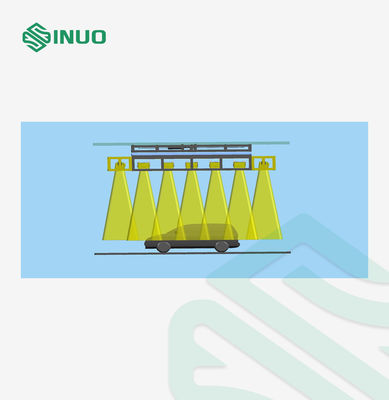

Чертежи проекта камеры

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 13

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 14

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 15

Камера теста лампы галоида камеры теста симуляции электротранспорта DIN 75220 солнечная 16

Вопросы & ответы

Q: Какую температуру может этот прибор достигнуть?
: Температурная амплитуда рабочей температуры системы: -20 ° c к + 60 ° c
Диапазон температур хранения системы: -40 ° c к + C. 60 °.

Q: Что размер для зоны облучением?
: Зона облучением оборудования 1200 mm x5000 mm.
