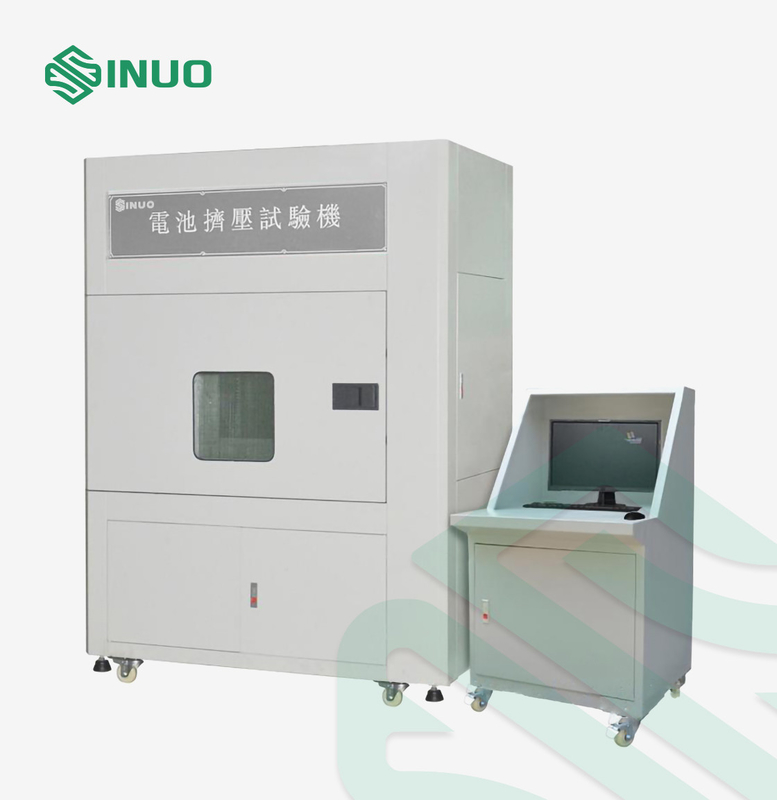

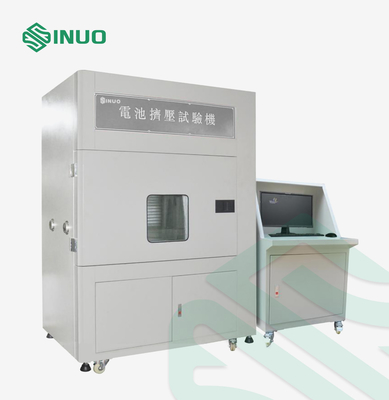

Оборудование для испытаний толкотни оборудования для испытаний UL2580 RESS 100kN батареи IEC 62133 EV

Обзор оборудования

1. Требования для взрывозащищенной ранга:

1,1 общая ранг: Взрывозащищенная ранг Exsd IIBT4.

1,2 отработанный вентилятор: используйте высокотемпературный устойчивый взрывозащищенный мотор.

1,3 света: освещение высоко-яркости взрывозащищенное.

1,4 переключатель: огонь и взрывозащищенный переключатель.

1,5 дверь оборудования: сеть огнезамедлительных и нержавеющей стали защитная.

2. Операционная система:

2,1 режимы установленного руководства и автоматической деятельности и 2 отростчатых формы фиксированного хода и постоянн давления.

2,2 ручному режиму не нужно редактировать процесс, и условия вручную проконтролированы; автоматический режим автоматически работать согласно редактируемому процессу (смещению, давлению, времени пребывания давления, etc.)

2,3 согласно особенным требованиям клиентов, мы можем специально конструировать и произвести встретить требования к производственного процесса клиента и опционную конфигурацию в наибольшей степени.

2,4 горизонтальные и вертикальные/регулируемые и фиксированные скорость/автоматический огонь - тушить наблюдение system/5T-2000T прибора/видео- можно специально приказать

3. Система сбора данных:

3,1 превращенный и конструированный с ARM7+μC/OSⅡ, частота может быть набором онлайн по крайней мере 10ms в реальное временя, и смещение и давление можно независимо запрограммировать.

модуль забора 3,2 данным по Мульти-канала, напряжение тока и канал приема температуры принимают режим N*4 (расширяемый).

3,3 оборудованный с серийными портами RS232 и RS485, которые можно соединиться со множественными испытывая аппаратурами для того чтобы осуществить автоматический сбор информации, с сильной противоинтерференционной способностью.

3,4 весь процесс видео- контроля принят в тесте для обеспечения высокой точности проверок данных и стабилизированной деятельности.

3,5 данные автоматически записаны и, который хранят онлайн, и отчет по испытанию автоматически произведен.

4. Принцип:

Система сбора данных помещена на контролируемой аппаратуре регулирования, и сигнал напряжения тока или температуры оборудования попробован и придержан через датчик, и отправлен к конвертеру A/D для того чтобы стать цифровым сигналом, и после этого сигнал отправлен в FIFO. Когда данные, который хранят в FIFO достигают некоторый номер, прочитано вне от FIFO ARM7, и после этого отправлено к главной ЭВМ через соединение локальных сетей ARM7 или RS232. Принимать что там может быть много приборов, который нужно контролировать, множественные каналы приема конструированы, и они идут через сетноой-аналогов переключатель и после этого входят конвертер A/D. CPLD ядр контроля всей системы. Оно контролирует переключение канала приема, начало/стоп конвертера A/D, генератор адреса хранения преобразованных данных в FIFO, и поколение запроса прерывания сообщить ARM7 для того чтобы прочитать и сохранить его в FIFO. данные etc.

5. Гидравлическая система:

Гидравлическая система принимает систему поставки нефти переменного насоса, большой блок клапана централизованного контроля подачи, всасывающий фильтр масла на входе масла насоса, и высоконапорный фильтр для масла на выходе насоса для предотвращения примесей от входа гидравлической системы для обеспечения нормального функционирования цепи масла. Температура масла, дисплей уровня масла, воздушный фильтр и другие приборы в системе. Топливный бак структура сваренная стальной пластиной с очищая окном и штепсельной вилкой винта для дренажа масла и нечистот на дне.

6. Взрывозащищенная система

Оно принимает двухслойный сгущенный дизайн стальной пластины и нержавеющей стали защитный чистый, и все электрические детали устанавливают взрывозащищенные компоненты и защитные правила изоляции.
