Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная

Наименование марки:	Sinuo
Номер модели:	SN4412-36CBM
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	1 набор/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

внутренний размер камеры:

3000*4000*3000MM (D*W*H)

Самый большой размер выборки:

2100x900x1000 mm (HxWxL)

Самый небольшой размер выборки:

500*500*500 mm (HxWxL)

Температура воды брызг:

RT~90℃ может быть набором

Давление брызг воды:

8000~10000Kpa

Подача брызг воды:

14~16L/min

Исполненный стандарт:

IEC 61851

Условие гарантии:

Один год

Упаковывая детали:

Другой

Поставка способности:

1 набор/месяц

Выделить:

Комната теста брызг воды EVSE

Комната теста брызг воды IEC 61851

Камера теста EVSE высокотемпературная

Описание продукта

Комната теста входа воды высокого давления IEC 61851-22 EVSE IPX9 высокотемпературная

Исполненные стандарты & статьи

Это прогулк-в воды высокой температуры давления IPX9K спичке комнаты теста высокой выпуская струю требования теста IPX9, IEC 60529 необходимо IEC 61851-22 Клаус 8,4, может использованный для того чтобы испытать системы загрузки электротранспорта.

Технические параметры

Внутренний размер рамки	300040003000MM (DWH)
Наружный размер рамки	Приблизительно 400050004000 MM (DWH) (стеклянные потребители инженерства дома, дренажного канала и земли отрегулировать сами по себе).
Образец потребителя самый большой	2100x900x1000 mm (HxWxL); Вес образца: 500KG
Образец потребителя самый небольшой	500500500 mm (HxWxL); Вес образца: 30KG
Система опылительного орошения	Составленный итальянской высоконапорной и высокотемпературной водяной помпы, высоконапорного и высокотемпературного манометра воды, высоконапорного и высокотемпературного клапана соленоида, и высоконапорной и высокотемпературной трубы для жидкости под высоким давлением.
Температура воды брызг	RT~90℃ может быть установило (RT температура окружающей среды)
Угол брызг	Крышка баллончика вся поверхность образца, и угол брызг перпендикулярны к поверхности образца.
Давление брызг воды	8000~10000Kpa
Подача брызг воды	14~16L/min
Расстояние между соплом и образцом	175±25mm
Время брызг воды	30S/m2 (может быть набор)
Контроль времени деятельности	1s~9999h59min59s (регулируемое)
Получать поверхность	Верхние и окружающие стороны продукта
Манометр брызг воды	Смогите показать давление брызг воды
Система управления	Система управления экрана касания независимо исследована и развита нашей компанией.
Нагревая цистерна с водой (инкубатор)	1 ПК
Носить автомобиля образца	500kg
Количество сопл	3 ПК, одного установленного на верхнюю часть для того чтобы распылить верхнюю поверхность образца; одно установленное на сторону для того чтобы распылить поверхность вокруг образца; и окончательное одно установленное на дно для того чтобы распылить нижнюю поверхность образца.
Траектория брызг	Примите бежать S-образную траекторию как принцип движения двигателя, и используйте 4 мотора сервопривода для того чтобы конструировать руку робота для того чтобы завершить брызги воды на 5 сторонах. С 30S на метр M2 как время теста основной ссылки, вся траектория может быть набором для того чтобы завершить время, и она может установить в 150-300S (5 квадратные метры). Когда устанавливать, оператор могут входной сигнал размер согласно размерам, длине, ширине и высоте продукта. Система манипулятора автоматически завершает след теста идущий для аккуратного испытания. После того как тест завершен, рука возвращает в первоначальный пункт и прибор имеет ядровые и светлые подсказки.
Метод размещения образца	1. Примите грузоподъемник для того чтобы нагрузить и разгрузить образцы, и клиент грузоподъемника подготовит его потребителем (поставщик обеспечивает спецификации); 2. Примите воздушный корабль для того чтобы поднять образцы к двери оборудования, и после этого спросите ручную тележку образца для того чтобы выдвинуться к космосу теста. После того как дверь закрыта, система пробуждает что официальное испытание можно унести.
Чистая система водообеспечения	Обеспечьте чистое оборудование воды 50L/H, обеспечьте водный источник для топления, и распылите воду для повторно использовать.
Электропитание	5-провод AC380V трехфазный, 50Hz; сила: о 100KW (нулевой нагрузке); оборудованный с переключателем воздуха 120A отдельно, переключатель воздуха должен иметь связывая проволокой терминалы, и шнур питания метры квадрата ≥50.
Система воды циркуляторная	1) Водный источник нельзя повторно использовать (потому что водный источник грязен после того как батарея испытана, порекомендованы, что стекает используемую воду к танку нечистот). 2) Если потребитель рассматривает воду повторно используя, то пожалуйста подготовьте возвращенный бассейн и чистый бассейн заранее; 3) Потребитель трубопровода подготовит заранее; 4) Размер возвращенного бассейна: 100010001500mm (DWH) 5) Размер танка чистой воды: 100010001200mm (DWH) 6) Прибор фильтрации воды (опционный) Если потребители рассматривают воду повторно используя, то пожалуйста подготовьте возвращенный бассейн и чистый бассейн заранее.
Прибор водяного фильтра (опционный, цена дополнительна)	После того как вода в потоках процесса теста в возвращенный бассейн, вода в чистом бассейне нагнетена в фильтрационный чан сумки чистой водяной помпой бассейна, и фильтрованная вода возвращена в цистерну с водой.
Материал структуры
Сопло	Труба для жидкости под высоким давлением нержавеющей стали SUS 304
Цистерна с водой	Нержавеющая сталь SUS 304
Электрические аксессуары контроля	Примите международные известные бренды как Schneider и Omron

Обзор оборудования

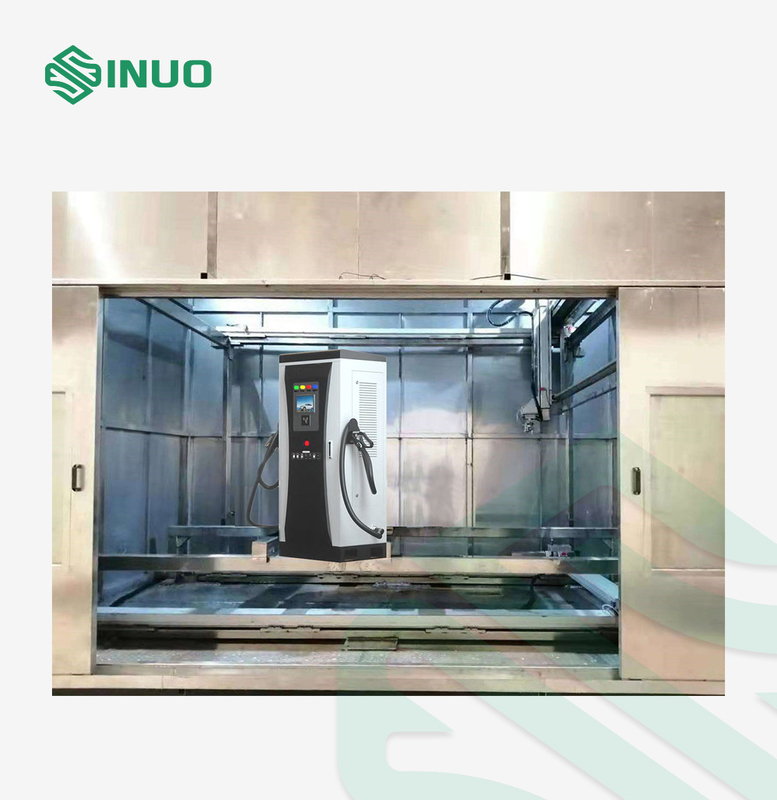

Комната теста составлена стенда теста, бака для хранения воды, распределительного ящика, буферной зоны продукта dewatering и системы брызг. Размеры комнаты теста можно подгонять согласно образцам клиента специфическим.

Система отопления:

Проволка быстрого кипячения используемая в частоте коротковолнового диапазона очень важна в этой системе. Неправильный материальный выбор обогревательной трубы имеет короткий срок службы и прональн для того чтобы закоротить воронки. Он весьма неудобен и огорчающ для потребителей с высокими требованиями, и серьезно влияет на прогресс осмотра продукции. По этой причине, компания начинала самый последний новый Н тип керамической нагревая рамки. Керамический материал имеет высокотемпературное сопротивление, хорошую изоляцию, и он не причинит утечку и короткое замыкание. Проволка быстрого кипячения введенная от середины импортирована от Германии, и диаметр провода толст с высокотемпературным сопротивлением и сухим горящим сопротивлением. Стеклянная лампа кварца введена в середине проволки быстрого кипячения. Своя важная функция предотвратить проволку быстрого кипячения от быть мягка и падать вниз когда проволка быстрого кипячения горит красной, приводящ в коротком замыкании причиненном контактом между проволкой быстрого кипячения и металлом внутренней камеры.

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 0

(Кипятильная труба цистерны с водой)

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 1

(Италия импортировала высокую температуру и высоконапорную водяную помпу)

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 2

(Высокотемпературный и высоконапорный электронный измеритель скорости потока)

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 3

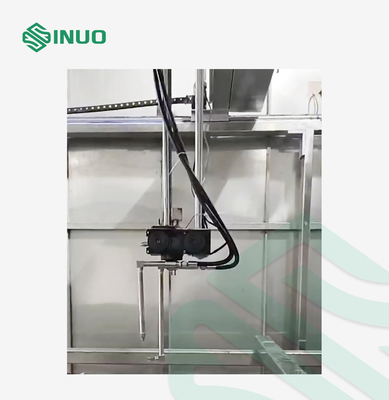

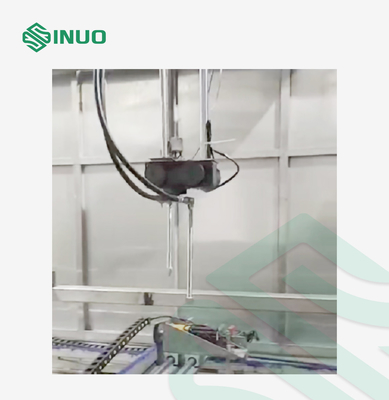

(Держатель сопла и образца)

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 4

(Датчик тарировки давления воды)

Камера теста комнаты теста IPX9 брызг воды IEC 61851 EVSE высокотемпературная 5

(Датчик тарировки давления воды)

Основная конфигурация

Имя	Бренд и начало	Количество	Блок
Регулятор экрана касания	Сименс	1	Установите
Контактор AC	Франция Schneider	1	ПК
Промежуточное реле	Франция Schneider	1	ПК
Фильтр	Тайвань	1	ПК
Мотор Turntable	Тайвань STS	1	ПК
Датчик	Тайвань Fotek	1	ПК
Кнопка нержавеющей стали со светом	Китай	1	ПК
Взрыватель	Фудзи	1	ПК
Переключатель главной власти	Франция Schneider	1	ПК
Высокий клапан соленоида давления	Италия MV	5	ПК
Трубопровод связи	труба для жидкости под высоким давлением нержавеющей стали 304	5	ПК
Регулятор PLC	Сименс	1	ПК
Электронный измеритель скорости потока	Китай	1	ПК
Электронный датчик давления	Sinuo	1	ПК
Мотор	Тайвань STS	1	Установите
Насос плунжера	ЯСТРЕБ	1	ПК
