Вибростенд для испытания аккумуляторов с синусоидальной силой 1100 кг и ускорением 100g

Вибростенд для испытания аккумуляторов с синусоидальной силой 1100 кг и ускорением 100g

Наименование марки:	Sinuo
Номер модели:	SN553-EV211HG80VT80VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Частотный диапазон:

1 ‰ 2800 Гц

Максимальная нагрузка:

300 кг

Синусоидальная сила возбуждения:

Пик 1100 кг.ф

Случайная захватывающая сила:

1100 кг.ф. р.м.

Сила возбуждения при ударе:

Пик 2200Kg.f

Максимальное смещение:

51 мм п-п

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Programmable электропитание Dc RS232

Programmable электропитание Dc RS485

Электропитание LAN programmable высоковольтное

Описание продукта

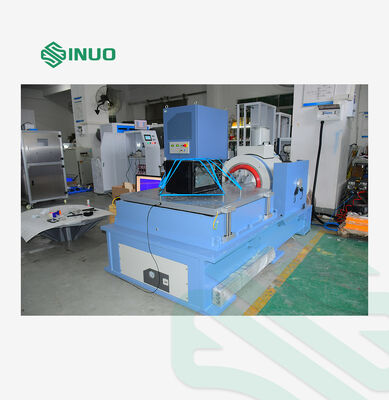

Вибрационный тест для батареи с силой синуса 1100 кг и ускорением 100 г

Эта высокопроизводительная вибрационная испытательная машина специально разработана для испытаний батарей.обеспечивая синусную силу 1100 кг и ускорение 100 г для моделирования реальных условий окружающей среды.

Применение продукции

Вибрационное тестирование включает в себя захватывающие или шокирующие компоненты и устройства для оценки их производительности в реальной среде.Наши испытательные решения применимы к широкому спектру промышленных продуктов, включая платы., самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Sinuo предоставляет комплексные решения для стимуляции и тестирования, которые подтверждают качество продукции в соответствии с национальными и международными стандартами, включая UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Конфигурация оборудования

Компонент	Конфигурация	Количество
Корпус вибрационного стола	A11S24 Электромагнитный генератор возбуждения	1 SET
Система охлаждения	B402S Охлаждающий вентилятор	1 SET
Вертикальное испытание	VT50 Вертикальная таблица расширения (500×500 мм)	1 SET
Горизонтальное испытание	HG50 Горизонтальная пленка для масла (500×500 мм)	1 SET
Система управления	Автоматическое устройство управления центрированием для перемещения катушки	1 SET
Усилитель мощности	Усилитель цифровой коммутационной мощности LA12K	1 SET
Системы безопасности	Система сервозащиты	1 SET
Силовое питание	Электрическое питание для возбуждения	1 SET
Контроль вибрации	Цифровой вибрационный контроллер VCS-2	1 SET
Датчики	Датчик ускорения системы	1 шт.
Программа	Диск установки программного обеспечения управления	1 SET
Компьютерная система	Управляющий компьютер	1 SET
Аксессуары	Протяжная проволока, воздушная труба	1 SET
Документация	Инструкции по эксплуатации, отчеты об инспекции, сертификаты, руководства по техническому обслуживанию	1 SET
Инструменты	Ключ типа Т, шестиугольный ключ, отвертка и т.д.	1 SET
Монтаж оборудования	Вибрирующая стержня давления/сцепка с штангой давления	1 SET

Технические спецификации

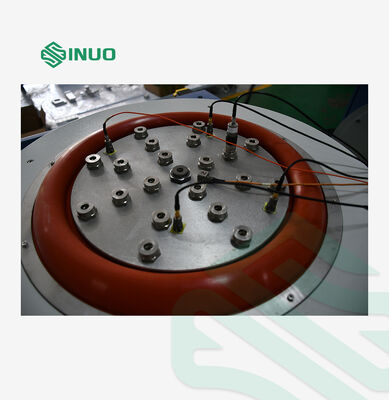

A11S24 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения	Пик 1100 кг.ф
Максимальная случайная возбуждающая сила	1100 кг.ф. р.м.
Максимальная сила возбуждения при ударе	Пик 2200Kg.f
Диапазон частот	1-2800 Гц
Максимальное смещение	51 мм п-п
Максимальная скорость	2 м/с
Максимальное ускорение	100 г
Частота резонанса первого порядка	2500 Гц ± 5%
Максимальная нагрузка	300 кг
Частота вибрационной изоляции	20,5 Гц
Диаметр движущейся катушки	Φ240 мм
Масса движущейся катушки	11 кг
Столовые винты	17×M10
Утечка потока	< 1 мТ (10 гаусс)
Допустимый эксцентрический момент	500 Н.м.
Размер оборудования	L1300mm×D940mm×H800mm (за исключением вертикального расширительного стола)
Масса оборудования	880 кг (без горизонтального слайд-таблицы)

Усилитель цифровой коммутационной мощности SA-6K

Выходная мощность	12 кВА
Выходное напряжение	120 В
Выходной ток	100А
SNR	> 65 дБ
Размер усилителя	D900mm × L600mm × H1130mm

Система сервозащиты

Всеобъемлющие защитные элементы, включая: температуру, давление ветра, перемещение, перенапряжение, перенапряжение, входное низкое напряжение, внешний сбой, питание управления, логический сбой,и мониторинг потерь входной фазы.

Цифровой вибрационный контроллер VCS-2

Конфигурация оборудования	2 одновременных входных канала, 1 выходный канал
Модуль функции управления	Синус, случайный, классический шок
Управляющий компьютер	17 дюймовый оригинальный компьютер с ЖК-монитором, Windows 10

Возможности программного обеспечения

Интерфейс работы на китайском и английском языках
Анализ временного и частотного доменов
Управление источником сигнала
Анализ просмотра синусовой частоты
Автоматическое создание отчетов об испытаниях WORD
Отображение сигналов в реальном времени и хранение данных
Конфигурация параметров испытания и функции анализа

Ускоритель системы

Диапазон частот	1-7000 Гц
Чувствительность	30 шт/г
Температурный диапазон	-40 до 180°C

VT80 Таблица вертикального расширения

Материал	Сплав магния, поверхностно закаленный
Размер таблицы	800×800 мм
Фиксированный рисунок дыры	M10 прямоугольное распределение 100 мм×100 мм, прочное и износостойкое
Частота использования верхней границы	Синус 1000 Гц, случайный 2000 Гц
Вес	Примерно 23 кг.

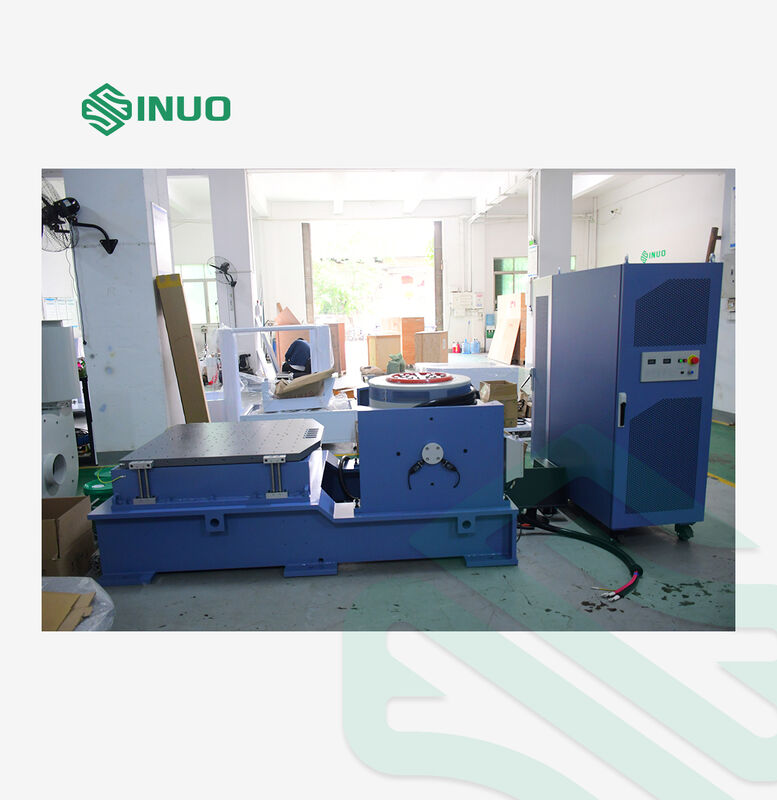

HG80 Горизонтальный слайд-стол с масляной пленкой

Материал	Сплав магния, поверхностно закаленный
Размер таблицы	800×800 мм
Фиксированный рисунок дыры	M10 прямоугольное распределение 100 мм×100 мм, прочное и износостойкое
Частота использования верхней границы	Синус 2000 Гц, случайный 2000 Гц
Вес	Примерно 29 кг (без головки соединителя)

B402S Охлаждающий вентилятор

Мощность вентилятора	4 кВт
Скорость потока вентилятора	400,8 м3/мин

Электрические требования

Силовое питание	3-фазный переменный ток 380В/50Гц 18 кВт
Сжатый воздух	00,6 МПа
Сопротивление земли	≤4Ω

Тэги:

Оборудование для испытаний электротранспорта

Оборудование для испытаний EVSE

Оборудование для испытаний соединителя EV

Оборудование для испытаний батареи EV

Прогулка в камере экологического теста

Камера экологического теста

Камера теста влажности температуры

Оборудование для испытаний входа воды

Оборудование для испытаний воспламеняемости

система испытаний на вибрацию

Оборудование для испытаний электротранспорта

Оборудование для испытаний EVSE

Оборудование для испытаний соединителя EV

Оборудование для испытаний батареи EV

Прогулка в камере экологического теста

Камера экологического теста

Камера теста влажности температуры

Оборудование для испытаний входа воды

Оборудование для испытаний воспламеняемости

система испытаний на вибрацию

Подробная информация о продукции

Вибростенд для испытания аккумуляторов с синусоидальной силой 1100 кг и ускорением 100g

Вибростенд для испытания аккумуляторов с синусоидальной силой 1100 кг и ускорением 100g

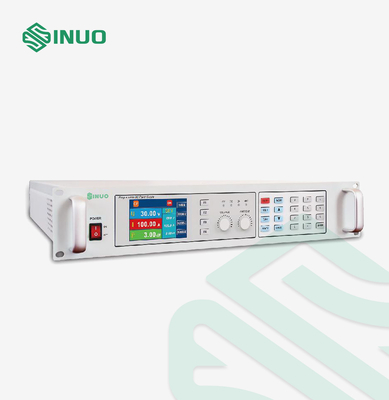

Programmable электропитание Dc RS232

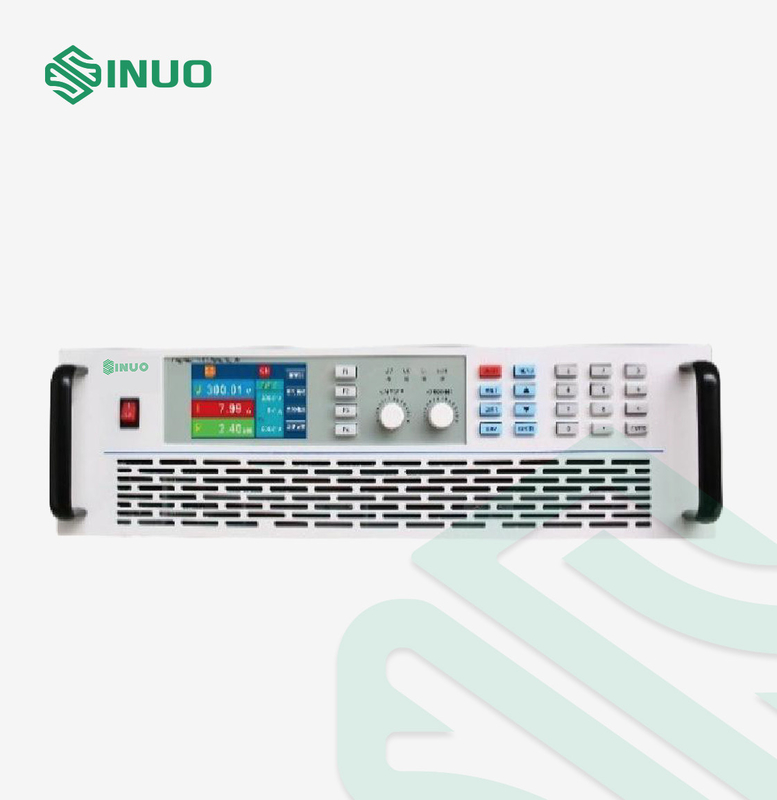

Programmable электропитание Dc RS485
