Оборудование для испытаний выравнивания потенциала безопасности ISO 6469 электрическое 10 каналов

Испытательная система выравнивания электротранспорта ISO 6469 особенная потенциальная

Исполненные стандарты & статьи

6469-1:2019 ISO электрически стимулировало дорожные транспортные средства — Спецификации безопасности — Часть 1: Перезаряжаемые система накопления энергии (RESS)

Штепсельные вилки 62196:2020 IEC, гнезд-выходы, соединители корабля и поручать корабля вход-проводной электротранспортов

Условия безопасности GB 7258-2017 технические для деятельности моторного транспорта

…

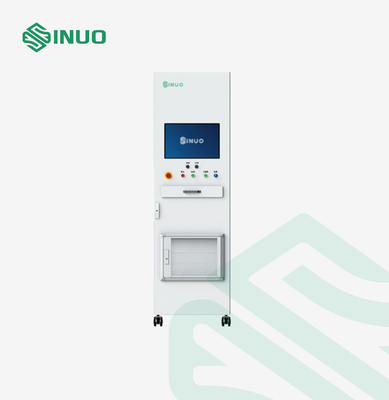

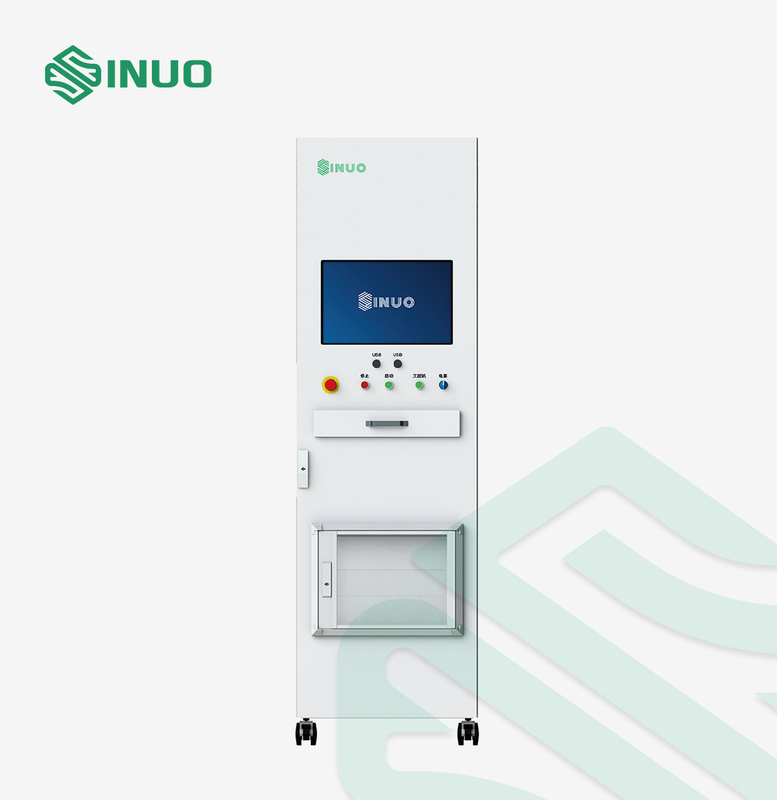

Обзор оборудования

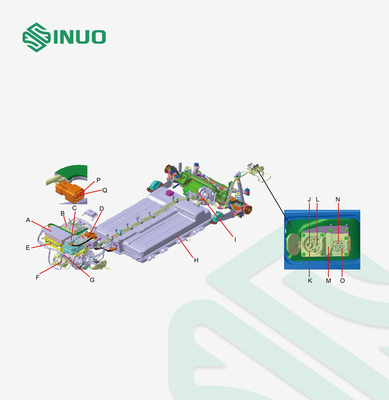

Эта испытательная система может выполнить потенциальный тест выравнивания для компонентов электрических кораблей высоковольтных во время процесса сборки всего корабля. Для обеспечения что уменьшена потенциальная разница между каждыми высоковольтными, который подвергли действию проводными частями, нам нужно сделать потенциальный тест выравнивания требованиями стандартов между по каждому высоковольтной раковиной частей и электрической платформой, так же, как все 2 подвергли проводные части действию которые могут быть касаны людьми в то же время.

Принцип
1. примите определенное течение от источника питания без нагрузки не превышая 12KV, после этого приложите его среди заземленного кабеля загрузочного люка корабля, компонент подверг проводная раковина действию и рамка корабля, мы высчитываем земное значение сопротивления измеренным падением напряжения тока.

2. Испытать сопротивление кондукции между заземленным кабелем каждого интерфейса корабля поручая, который подвергли действию проводной раковиной частей и рамкой корабля с расстоянием отсутствие больше чем 2.5m.

Условия судьи

Основные функции

1. Мульти-канал: Интегрированное выравнивание 10 каналов потенциальное.

2. Экранный дисплей: экран LCD истинного цвета 21,5 дюймов использован, и интерфейс процесса теста видим, который удобен для замечания и суждения.


3. Открытая платформа: Она оборудовала с функцией редактирования тестовой программы, функцией редактирования проекта теста, отчетом по испытанию редактируя и функцией печати, функцией установки etc разрешения потребителя.


4. Функция кода развертки: Она может записать номер корабля VIN, номер VSN и основной номер аксессуаров, и автоматически связывает штрихкод для печати отчета по испытанию после того как тест завершен.


5. управление разрешения: многоуровневая установка разрешения, которая удобна для управления.


6. Управление данными: Управляйте различными данными, защищайте целостность и безопасность данных, и имейте функции как запрос и экспорт для того чтобы отвечать потребностямы управления данными производственной линии.


7. Предохранение от безопасности: Предохранение от перегрузок по току, предохранение от перенапряжения, предохранение от недонапряжения, предохранение от утечки настоящее и аварийная защита, etc.


8. Массивные данные: Хранение данных и анализ поддержки массивные; Стыковка системы MES, etc.


9. Гибкий запуск: Методы запуска поддержки множественные как запуск кода развертки, запуск кнопки, удаленный запуск, etc.

10. умное суждение: Основные индикаторы все имеют функцию устанавливать верхние и нижние пределы, автоматически судью, и эффектно предотвращают возникновение пропущенных осмотров.

Особенности основы оборудования

Технические параметры & проекты теста
